ST 034
СТС с передачей информации по радиоканалу. К ним, прежде всего, относят:
  • радиомикрофоны;
  • телефонные радиоретрансляторы;
  • радиостетоскопы;
  • беспроводные видеокамеры;
  • несанкционированно используемые сотовые телефоны и модемы стандартов GSM, DECT, а так же устройства с цифровыми каналами передачи данных стандартов WLAN и BLUETOOTH.
  • радиомаяки (трекеры) для слежения за перемещением объектов (людей, транспортных средств, грузов и т.п.);
  • СТС с передачей информации в инфракрасном диапазоне частот.


    Многофункциональное поисковое устройство ST 034 предназначено для проведения мероприятий по обнаружению и определения местоположения специальных технических средств (СТС) негласного получения информации и выявления естественных и искусственно созданных каналов утечки информации.

    СТС, использующие для передачи информации проводные линии силового и слаботочного электрооборудования (силовые линии сети переменного тока, абонентские телефонные линии, линии систем пожарной и охранной сигнализации).

    К естественным и искусственным созданным каналам утечки информации, обнаружение которых входит в задачи ST 034 являются:

    Акустический информационный кан

    ал, возникший в проводных линиях различного назначения в результате электроакустического преобразования (микрофонного эффекта).

    Источникам такого эффекта являются, как правило, громкоговорители, трансформаторы, электромагнитные звонки.

    Акустический информационный канал, возникший в результате отсутствия или недостаточной шумоизоляции в контролируемых помещениях.


    ОПИСАНИЕ ОСНОВНЫХ КОМПОНЕНТОВ

    ОСНОВНОЙ БЛОК

    1
    графический индикатор
    2
    кнопки управления
    3
    решетка внутреннего звукового излучателя
    4
    разъем для подключения внешних преобразователей
    5
    инфракрасный датчик
    6
    высокочастотный разъем типа TNC
    7
    кнопка управления подсветкой дисплея
    8
    вход в МЕНЮ и кнопка подтверждения выбора
    9
    перключатель ВКЛ/ВЫКЛ
    10
    кнопки управления «+» и «-»
    11
    разъем для подключения головных телефонов
    12 разъем USB
    13 Индикатор заряда аккумулятора
    14 ответная часть крепления универсального адаптера проводных линий

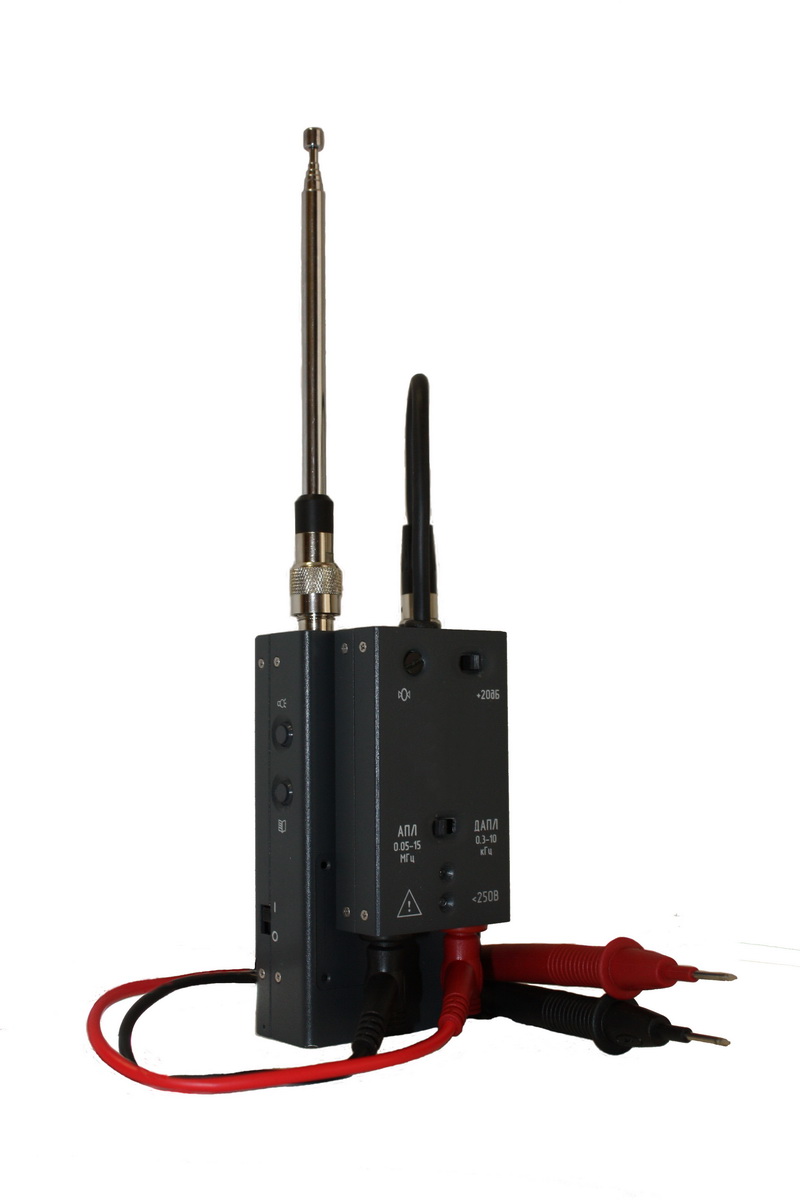

    УНИВЕРСАЛЬНЫЙ АДАПТЕР ПРОВОДНЫХ ЛИНИЙ

    УАПЛ представляет собой законченный блок, в котором конструктивно объединены два преобразователя:

  • понижающий трансформаторный преобразователь напряжения, предназначенный для работы в канале анализатора проводных линий с диапазоном частот от 0.01 -15МГц
  • дифференциальный низкочастотный усилитель, предназначенный для работы в канале дифференциального низкочастотного усилителя с диапазоном частот от 0.3 -12кГц.
  • УАПЛ сохраняет работоспособность при наличии на входных разъемах значения напряжения, как постоянного, так и переменного, не более 250В.


    1
    Тонкая подстройка степени ослабления синфазной помехи в канале ДНУ
    2
    Включение/выключение аттенюатора на 20дБ, для режима АПЛ и ДНУ
    3
    Переключатель режимов
    4
    Индикаторы состояния линии
    5
    Входные контакты

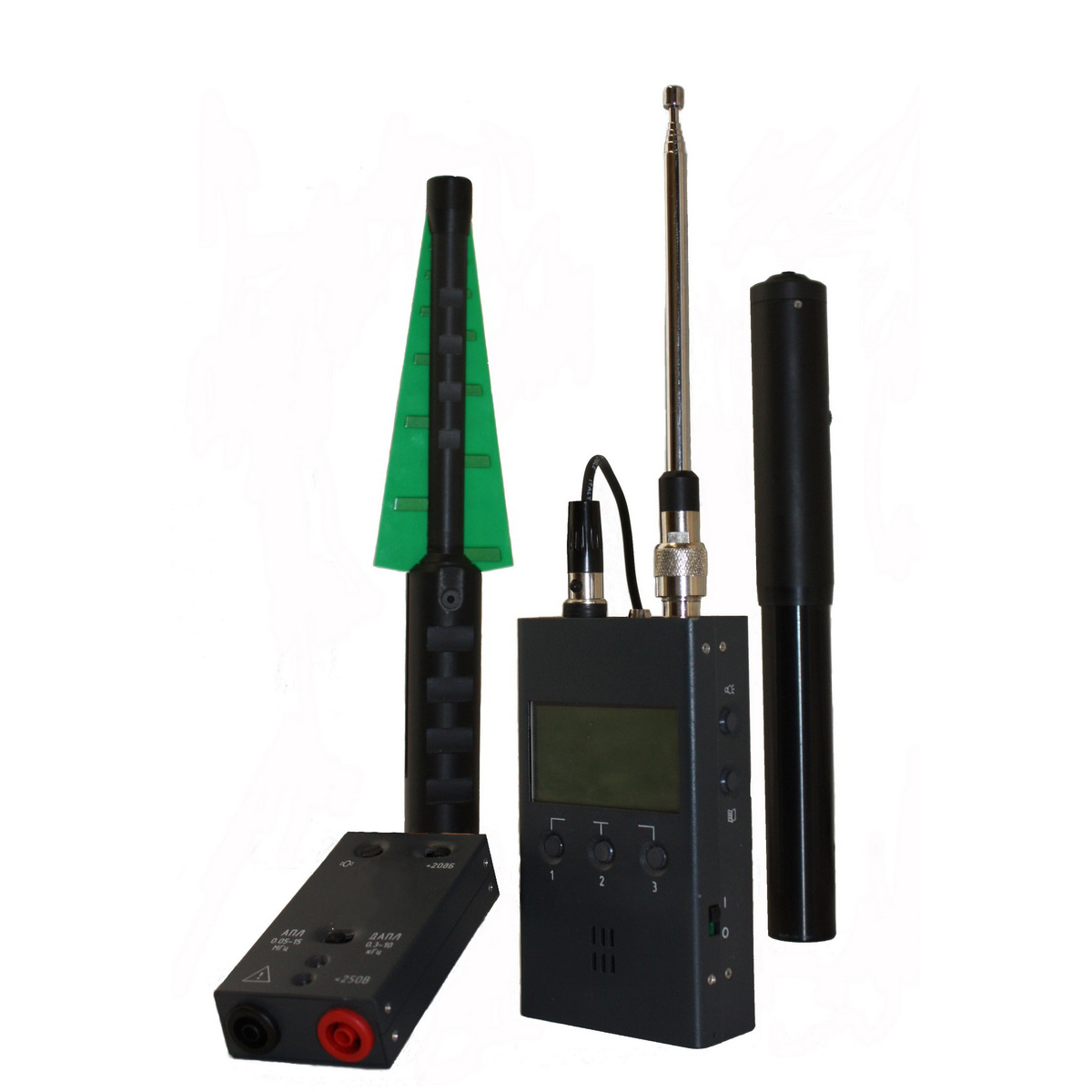

    Дополнительные преобразователи

    ДЕТЕКТОР СВЧ ИЗЛУЧЕНИЙ «ST 03.SHF»

    ДАТЧИК МАГНИТНОГО ПОЛЯ «ST 03.MA»

    АКУСТИЧЕСКИЙ ДАТЧИК «ST 03.A»


    КАНАЛЫ ОБНАРУЖЕНИЯ

    ST 034 имеет семь каналов обнаружения.

    Канал обнаружения
    1
    Высокочастотный детектор-частотомер
    2
    СВЧ – детектор
    3
    Анализатор проводных линий
    4
    Детектор инфракрасных излучений
    5
    Дифференциальный низкочастотный усилитель
    6
    Детектор магнитного поля
    7
    Акустический преобразователь


    КАНАЛ ВЫСОКОЧАСТОТНОГО ДЕТЕКТОРА-ЧАСТОТОМЕРА

    Принцип действия этого канала основан на широкополосном детектировании мощности электромагнитного поля в диапазоне частот 50-2500МГц. Прием сигналов осуществляется на телескопическую и ВЧ- антенны.

    Уровень сигнала отображается на двухстрочном индикаторе с 32-сегментной шкалой. Различие в использовании двух шкал состоит в следующем: верхняя шкала индицирует усредненное значение продетектированного сигнала, а нижняя его пиковые значения. Соответственно, в верхней строке будут преобладать сигналы с АМ и ЧМ модуляцией, а в нижней - близкие к импульсным видам сигналов (например, сигналы DECT, GSM). Наличие индикации на двух шкалах говорит о смешанном виде сигнала на входе детектора (например, телевизионный сигнал).

    Обеспечено измерение текущих значений частоты принятого радиосигнала и определение наиболее устойчивого её значения (для сигналов с постоянной несущей частотой).

    Индицируется обнаружение сигналов стандартов GSM, DECT, WLAN и BLUETOOTH.

    1
    индикация обнаружения цифровых стандартов передачи данных GSM, DECT, WLAN и BLUETOOTH.
    2
    текущее абсолютное значение нулевого уровня шкалы индикации (позиция 3) в dB
    3
    текущее абсолютное значение нулевого уровня шкалы индикации (позиция 1) в dB
    4
    32-х сегментная шкала индикации уровня интегральной мощности источника радиоизлучения (ориентирован на радиопередатчики с постоянно излучаемой мощностью)
    5
    32-х сегментная шкала индикации уровня импульсной мощности источника радиоизлучения (ориентирован на импульсные радиопередатчики, такие как GSM, DECT)
    6
    варианты звукового контроля/кратковременная индикация установки порога срабатывания
    7
    чувствительность шкал индикации
    8
    частота радиосигнала

    КАНАЛ CВЧ - ДЕТЕКТОРА

    Принцип действия этого канала основан на широкополосном детектировании мощности электромагнитного поля в диапазоне частот 2.5-10ГГц (При неравномерности АЧX +/-8дБ). Прием сигналов осуществляется при подключении к основному блоку СВЧ – детектора ST132.SHF.


    КАНАЛ АНАЛИЗАТОРА ПРОВОДНЫХ ЛИНИЙ

    Приемная часть данного канала представляет собой супергетеродин с двойным преобразованием частоты и цифровым синтезатором частоты.

    В этом канале обеспечивается приём и вывод на дисплей, в виде панорамы, сигналов передаваемых по проводным линиям различного назначения (электрической сети, телефонной сети, вычислительных сетей, пожарной и охранной сигнализации и т.п.), как обесточенных, так и находящихся под напряжением (постоянным или переменным) до 250В.

    Приём сигналов осуществляется путём автоматического сканирования в частотном диапазоне от 0.015 до 15МГц.

    Подключение ST 034 к анализируемой линии производится через универсальный адаптер проводных линий с использованием комплекта щупов.

    Предусмотрен автоматический и ручной варианты выбора установки порога остановки сканирования, выбора направления сканирования, а так же режим вычитания панорамы.

    Классификация сигналов в контролируемых проводных линиях осуществляется на основе анализа панорамы, отображающей частотные составляющие спектра принятого сигнала и уровень на каждой из них. При остановке сканирования обеспечивается возможность непосредственного слухового контроля принятого сигнала, с выбором АМ или ЧМ демодулятора.


    1
    текущая частота
    2
    индикатор вида демодуляции
    3
    индикация доступности режима вычитания панорам
    4
    индикация текущего состояния сканирования и направления сканирования
    5
    порог остановки сканирования
    6
    значения уровня сигнала

    КАНАЛ ДЕТЕКТОРА ИНФРАКРАСНЫХ ИЗЛУЧЕНИЙ

    В этом канале обеспечивается приём излучений на встроенный фотодиод, работающий в инфракрасном диапазоне частот.

    Производится детектирование принятых излучений и вывод для визуального и слухового контроля Предусмотрена индикация значения частоты продетектированного сигнала


    1
    частота преобладающей гармонической составляющей в текущем сигнале. Формат индикации: “Нижн. Част.” – для диапазона измерений от 10 до 400 кГц и “Верх. Част.” – для диапазона измерений от 40 до 9999 Гц. Если отклонения значений частот нескольких измерений находятся в пределах 1.5%, то индикация частоты имеет формат: “Захват НЧ..” и “Захват ВЧ..”, соответственно
    2
    численное значение интегрального уровня сигнала
    3
    шкала графического отображения интегрального уровня

    Дополнительно обеспечена возможность представления сигналов с использованием октавных фильтров.


    1
    шесть шкал индикации уровней в логарифмическом масштабе, для частотных полос с центральными частотами 0.25, 0.5, 1, 2, 4 и 8 кГц.
    2
    индикация выбранного метода индикации. «БЫСТР»- индицируются мгновенные изменения значения сигналов, «МЕДЛИ» -усредненные значения
    3
    Численные значения уровня сигналов

    КАНАЛ ДИФФЕРЕНЦИАЛЬНОГО НИЗКОЧАСТОТНОГО УСИЛИТЕЛЯ

    В этом канале обеспечивается приём сигналов передаваемых по проводным линиям в звуковом диапазоне частот с обеспечением их визуального и слухового контроля.

    Подключение ST 034 к анализируемой линии производится через универсальный адаптер проводных линий, в режиме ДНУ, с использованием соединительных проводов. Симметричный вход УАПЛ, в данном режиме, позволяет эффективно подавлять внешние помеховые сигналы.


    1
    частота преобладающей гармонической составляющей в текущем сигнале
    2
    численное значение интегрального уровня сигнала
    3
    шкала графического отображения интегрального уровня

    КАНАЛ ДЕТЕКТОРА МАГНИТНОГО ПОЛЯ

    При подключении датчика магнитного поля «ST 03.MF» обеспечивается индикация значения относительного уровня магнитного поля в заданном диапазоне частот. Дополнительно отображается значение частоты преобладающей гармонической составляющей в текущем сигнале.


    КАНАЛ АКУСТИЧЕСКОГО ПРЕОБРАЗОВАТЕЛЯ

    При подключении акустического «ST 03.A» преобразователя обеспечивается индикация относительного уровня звукового давления с выводом сигнала для слухового контроля.


    ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
    ОСЦИЛЛОГРАФ

    1
    Осциллограмма
    2
    Значения горизонтальной развертки в пересчете на весь экран
    3
    Значения вертикальной развертки, в пересчете на весь экран
    4
    Текущее значение частоты измеряемого сигнала, Гц
    5
    Текущее значение длительности измеряемого сигнала, мс

    СПЕКТРОАНАЛИЗАТОР

    1
    Осциллограмма
    2
    Значения горизонтальной развертки в пересчете на весь экран
    3
    Значения вертикальной развертки, в пересчете на весь экран
    4
    Текущее значение амплитуды пиковой частоты
    5
    Значение пиковой частоты текущего спектра


    Технические характеристики
    Высокочастотный детектор-частотомер
    Диапазон рабочих частот, МГц
    20÷3000
    Чувствительность по входу, дБм
    минус 50 (20МГц÷2000МГц)
    минус 40 (2000МГц÷3000МГц)
    Динамический диапазон индикации, дБ
    55
    Чувствительность частотомера, дБм
    минус 30 (100МГц÷2000МГц)
    минус 25 (2000÷2500МГц)
    Погрешность измерения частоты, МГц, %
    ±0.1
    Идентификация протоколов передачи данных
    GSM, DECT, WI–FI, BLUETOOTH
    Детектор СВЧ излучений
    Диапазон частот, при неравномерности АЧХ ±3дБ, ГГц
    2.5÷8
    Пороговая чувствительность, Вт/см²
    2.5*10-¹°
    Динамический диапазон, дБ
    32
    Тип антенны
    Логопериодическая
    Поляризация
    Горизонтальная
    Ширина диаграммы направленности, град °
    60°÷90°
    Анализатор проводных линий
    Диапазон сканирования, МГц
    0,05÷15
    Чувствительность, при с/ш 10 дБ, дБмкВ
    <35
    Полоса пропускания, кГц
    20
    Режимы детектирования
    АМ, ЧМ
    Максимально допустимое напряжение, В
    250
    Дифференциальный низкочастотный усилитель
    Диапазон частот, кГц
    0.3÷12
    Коэффициент ослабления синфазной помехи, дБ
    >60
    Входное сопротивление, кОм
    75
    Приведенное ко входу напряжение шумов, мкВ
    <20
    Динамический диапазон, дБ
    50
    Максимально допустимое входное напряжение, В
    250
    Детектор низкочастотного магнитного поля
    Диапазон частот, кГц
    0,4÷12
    Пороговая чувствительность, Тл/Гц½
    10-¹¹
    Динамический диапазон, дБ
    50
    Акустический преобразователь
    Диапазон частот, кГц
    0.3÷8
    Уровень эквивалентного звукового давления обусловленный собственными шумами, дБ
    <40
    Динамический диапазон, дБ
    50
    Детектор инфракрасного излучения
    Спектральный диапазон, по уровню 10%, нм
    750÷1100
    Полоса частот детектирования, кГц
    0.3÷300
    Пороговая чувствительность, Вт/Гц½
    ≤10-¹³
    Угол поля зрения, град °
    30°
    Звуковой тракт
    Диапазон частот, кГц
    0.2÷12
    Диапазон частот встроенного излучателя, кГц
    0.5÷5.0
    Максимальная выходная мощность встроенного излучателя, мВт
    100
    Питание
    Источник питания
    LI POL аккумулятор
    Максимальный потребляемый ток, мА
    <100
    Внешний интрефейс
    USB
    Габариты, мм
    Основной блок
    125X62X28
    Сумка – упаковка
    250X160X140
    Вес, кг
    Основной блок
    0.25
    Комплектация, шт
    Основной блок
    1
    Универсальный адаптер проводных линий
    1
    Телескопическая антенна
    1
    ВЧ -антенна
    1
    Комплект щупов
    1
    Кабель USB
    1
    Блок питания
    1
    Мини диск с ПО
    1
    Инструкция по эксплуатации
    1
    Сумка-упаковка
    1
    Поставляется дополнительно
    СВЧ антенна – детектор ST 03.SHF
    Датчик магнитного поля ST 03.MF
    Акустический датчик ST 03.A
