ST 03.SHF ДЕТЕКТОР СВЧ ИЗЛУЧЕНИЙ
ST 03.SHF ДЕТЕКТОР СВЧ ИЗЛУЧЕНИЙ

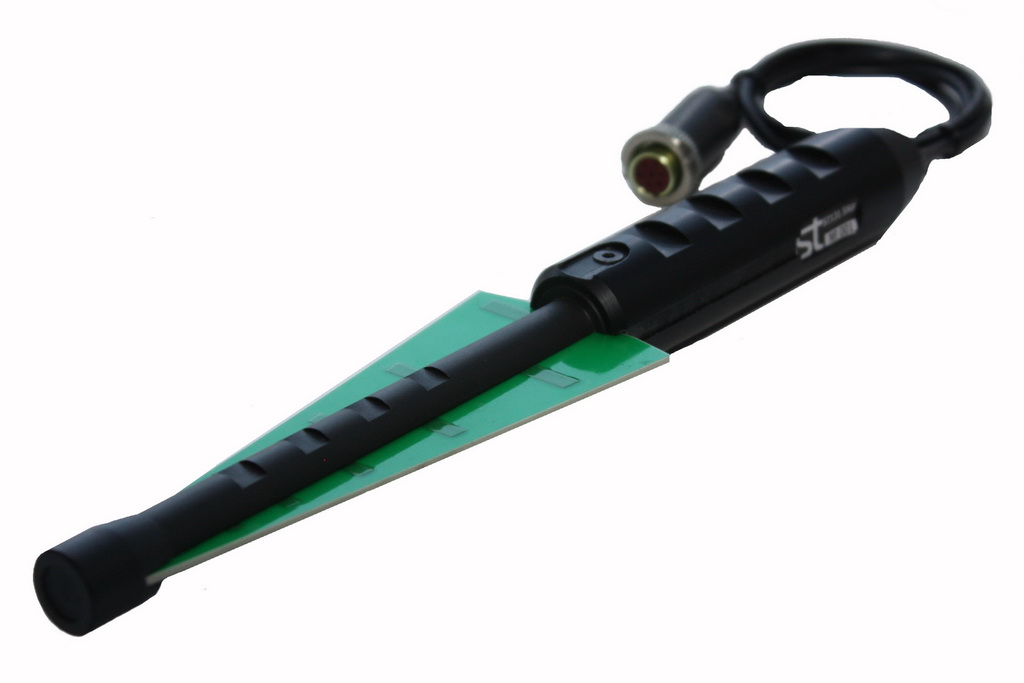

ST03.SHF предназначена для расширения частотного диапазона многофункциональных поисковых устройств ST033, ST033P и ST034.
ST03.SHF состоит из двух блоков, конструктивно расположенных на одной печатной плате: логопериодической антенны – детектора и блока усиления.

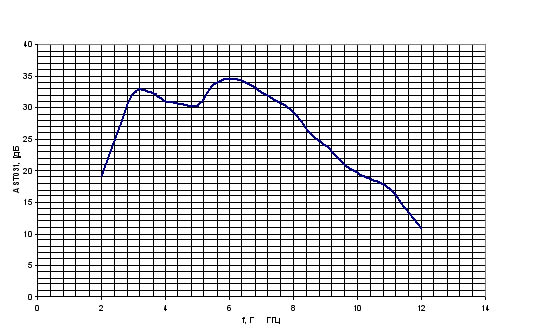

Амплитудно – частотная характеристика приведена на рисунке 1
ST03.SHF состоит из двух блоков, конструктивно расположенных на одной печатной плате: логопериодической антенны – детектора и блока усиления.
Амплитудно – частотная характеристика приведена на рисунке 1

Технические характеристики
|
|
Диапазон частот, при неравномерности АЧХ ±8дБ, ГГц |
2-10
|
Пороговая чувствительность, Вт/см2 |
2.5*10^(-10)
|
Динамический диапазон, дБ |
32
|
Тип антенны |
Логопериодическая
|
Поляризация |
Горизонтальная
|
Ширина диаграммы направленности, град |
60-90
|
Габариты , мм | |
SHF |
230X45X24
|
Упаковка |
265X125X0
|
Вес , не более, кг | |
SHF |
0.1
|
БРУТТО |
0.25
|
Комплектность поставки | |
ST 03.SHF |
1
|
Сумка – упаковка. |
1
|
Техническое описание и руководство по эксплуатации. |
1
|
