ST 033P
ST 033P
ST 033P = ST 033 "ПИРАНЬЯ" + ЦИФРОВОЙ ИНТЕРФЕЙС, КОТОРЫЙ ОБЕСПЕЧИВАЕТ:
- работу с компьютером;
- управление сканирующим приемником;
- обновление программного обеспечения основного блока.
В режиме высокочастотного детектора-частотомера добавлена идентификация сигналов стандартов BLUETOOTH и 802.11(WiFi)
Управление сканирующим приемником (AOR 5000, AOR8000, AOR8200) реализовано в режиме высокочастотного детектора-частотомера и сканирующего анализатора проводных линий.
- работу с компьютером;
- управление сканирующим приемником;
- обновление программного обеспечения основного блока.
В режиме высокочастотного детектора-частотомера добавлена идентификация сигналов стандартов BLUETOOTH и 802.11(WiFi)
Управление сканирующим приемником (AOR 5000, AOR8000, AOR8200) реализовано в режиме высокочастотного детектора-частотомера и сканирующего анализатора проводных линий.
- Принцип работы заключается в установке частоты приема сканирующего приемника на частоту принимаемого сигнала ST 033P. Это осуществляется автоматически, в случае захвата частоты частотомером высокочастотного детектора ST 033P, либо в режиме ручной установки частоты пользователем. Данная опция позволяет оперативно проконтролировать обнаруженный ST 033P сигнал, используя возможности сканирующего приемника.
Для работы с PC используется специально разработанная программа, позволяющая:
РАБОТА С AR-8000(AR-8200)
Для работы со сканирующим приемником AR-8000(AR-8200) предоставлены следующие возможности:
- В канале радиочастотного детектора в режиме STOP (нажатие кнопки "RUN/STOP") произойдет передача текущей частоты, измеренной частотомером ST 033P, на сканер AR-8000(AR-8200).
- В канале радиочастотного детектора в случае захвата частоты (индикация "Capture= xxxx.xx MHz") также произойдет передача частоты на сканер AR-8000(AR-8200).
- В канале анализатора проводных линий в режиме FINE (нажатие кнопки "RUN/STOP" или автоматически по условию) произойдет передача текущей частоты приемника ST 033P на сканер AR-8000(AR-8200). При ручной перестройке частоты из режима FINE (клавишами "стрелка влево/вправо") также происходит вывод значения частоты на сканер AR-8000(AR-8200) после каждого нажатия.
РАБОТА С IBM PC СОВМЕСТИМЫМ КОМПЬЮТЕРОМ.
- Управление ST 033P с компьютера.
- Создание базы данных графической и звуковой информации.
Для работы с компьютером IBM PC используется специально разработанная программа, позволяющая:
непрерывно отображать информацию с дисплея ST 033P на экране компьютера
создавать базу данных графической и звуковой информации, получаемой в результате работы ST 033P
исследовать созданную базу данных независимо от наличия ST 033P.
Пользовательский интерфейс программы разделен на три окна со следующими особенностями:
Окно для непрерывного отображения информации с дисплея ST 033P позволяет:
- плавно изменять масштаб графической картинки,копировать картинку в буфер обмена, например, для переноса в MS Word с целью вывода на принтер, осуществлять запись звука в компьютер со звукового выхода ST 033P.
- Сохранять графическую и звуковую информацию в виде специализированного файла базы данных, включающего сопутствующую информацию: текущий режим ST 033P, текущее время и т.д.
- Автоматически считывать информацию с ST 033P и сохранять в базу данных серию файлов в течении длительного времени. Интервал и длительность считывания, а также число файлов задается пользователем.
- Считывать в базу данных содержимое энергонезависимой памяти ST 033P "в одно касание".
Окно для просмотра базы данных позволяет:
- Плавно изменять масштаб графической картинки.
- Копировать картинку в буфер обмена, например, для переноса в MS Word с целью вывода на принтер.
- Осуществлять прослушивание звука из файла базы данных.
- Сохранять графическую или звуковую составляющую специализированного файла базы данных, в виде стандартного BMP или WAV файла соответственно
- Автоматически просматривать и (или) прослушивать серию файлов из базы данных в заданном темпе. Т.е. организовать так называемое, "слайд-шоу", параметры которого также задаются пользователем.
- Окно-"проводник" в файлах базы данных. Организовано в виде иерархической древовидной структуры, которая позволяет
- Выбирать файл с целью просмотра (прослушивания) в окне для просмотра базы данных. Для быстрого просмотра достаточно навести указатель на название файла.
- Осуществлять в зоне базы данных стандартные файловые операции: копирование, перемещение, удаление файлов и папок, создание новых папок.

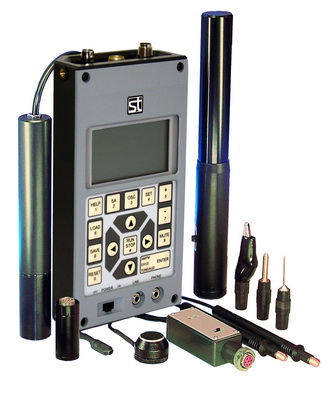

Наименование | Количество, шт |
1. Основной блок управления, обработки и индикации | 1 |
2. Активная ВЧ антенна | 1 |
3. Адаптер сканирующего анализатора проводных линий | 1 |
4. Насадка типа "220" | 2 |
5. Насадка типа "Крокодил" | 2 |
6. Насадка типа "Игла" | 2 |
7. Магнитный датчик | 1 |
8. ИК датчик | 1 |
9. Акустический датчик | 1 |
10. Виброакустический датчик | 1 |
11. Антенна телескопическая | 1 |
12. Минидиск с программным обеспечением | 1 |
13. Кабель для подсоединения к IBM PC и сканирующему приемнику | 1 |
14. Кабель для записи звуковой информации | 1 |
15. Головные телефоны | 1 |
16. Элемент питания типа АА | 4 |
17. Наплечный ремень | 1 |
18. Подставка основного блока | 1 |
19. Блок питания | 1 |
20. Сумка - упаковка | 1 |
21. Техническое описание и инструкция по эксплуатации | 1 |
ПОСТАВЛЯЕТСЯ ДОПОЛНИТЕЛЬНО | |
1 Детектор СВЧ излучения "ST03.SHF" | |
2 Дифференциальный низкочастотный усилитель "ST03.DA" | |
3 Контрольное устройство "Тест" |
