ST 033 "ПИРАНЬЯ"
ST 033 "Пиранья" предназначено для проведения оперативных мероприятий по обнаружению и локализации технических средств негласного получения информации, а также для выявления естественных и искусственно созданных каналов утечки информации.

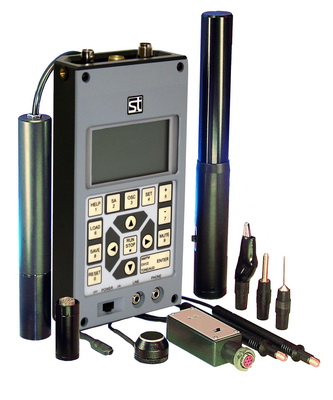

Изделие состоит из основного блока управления и индикации, комплекта преобразователей и позволяет работать в следующих режимах:
- высокочастотный детектор-частотомер;
- СВЧ детектор (Совместно с ST03.SHF)
- Анализатор проводных линий;
- детектор ИК-излучений;
- детектор низкочастотных магнитных полей;
- дифференциальный низкочастотный усилитель (совместно с ST 03.DA);
- виброакустический приемник;
- акустический приемник
Обеспечивается возможность запоминания в энергозависимой памяти до 99-ти изображений.
Предусмотрена индикация поступающих низкочастотных сигналы в режимах осциллограф либо спектроанализаторс индикацией численных параметров.
В ST 033 "Пиранья" предусмотрен вывод на дисплей контекстной помощи в зависимости от режима работы. Возможен выбор русского или английского языка.
ST 033 "Пиранья" выполнено в носимом варианте. Для его переноски и хранения используется специальная сумка, приспособленная для компактной и удобной укладки всех элементов комплекта.
Рекомендации по проведению контрольно-поисковых работ смотрите тут Рекомендации.
С использованием ST 033 "Пиранья" возможно решение следующих контрольно-поисковых задач: 1. Выявление факта работы (обнаружение) и локализация местоположения радиоизлучающих специальных технических средств, создающих потенциально опасные, с точки зрения утечки информации, радиоизлучения. К таким средствам, прежде всего, относят:
2. Обнаружение и локализация местоположения специальных технических средств, работающих с излучением в инфракрасном диапазоне. К таким средствам, в первую очередь, относят:
3. Обнаружение и локализация местоположения специальных технических средств, использующих для добывания и передачи информации проводные линии различного предназначения, а также технических средств обработки информации, создающих наводки информативных сигналов на рядом расположенные проводные линии или стекание этих сигналов в линии сети электропитания. Такими средствами могут быть:
4. Обнаружение и локализация местоположения источников электромагнитных полей с преобладанием (наличием) магнитной составляющей поля, трасс прокладки скрытой (необозначенной) электропроводки. потенциально пригодной для установки закладных устройств, а также исследование технических средств, обрабатывающих речевую информацию. К числу таких источников и технических средств принято относить:
5. Выявление наиболее уязвимых мест, с точки зрения возникновения виброакустических каналов утечки информации. 6. Выявление наиболее уязвимых мест, с точки зрения возникновения каналов утечки акустической информации.
РЕЖИМ ВЫСОКОЧАСТОТНОГО ДЕТЕКТОРА-ЧАСТОТОМЕРАВ этом режиме изделие обеспечивает приём радиосигналов в диапазоне от 30 до 2500 МГц в ближней зоне, их детектирование и вывод для слухового контроля и анализа в виде чередующихся тональных посылок (щелчков), либо в виде явных фонограмм при их прослушивании как на встроенный громкоговоритель, так и на головные телефоны. С использованием ST033.SHFчастотный диапазон увеличивается до 10ГГц. В каждый конкретный момент времени на фоне реальной помеховой обстановки принимается и детектируется наиболее мощный из всех радиосигналов в рабочем диапазоне. Его уровень, относительно установленного порога детектора, отображается на двухстрочном индикаторе с 40-сегментной шкалой в верхней части жидкокристаллического дисплея. Различие в использовании двух шкал состоит в следующем: верхняя шкала индицирует усредненнные значение продетектированного сигнала, а нижняя его пиковые значения. Соответственно, в верхней строке будут преобладать сигналы с постоянной несущей частотой (без модуляции, частотномодулированные), а в нижней близкие к импульсным видам сигналов (например сигналы с амплитудной и импульсной модуляцией). Наличие индикации на двух шкалах говорит о смешанном виде сигнала на входе детектора (например, телевизионный сигнал). В случае уверенного приема сигнала с заведомо известными параметрами индицируется надпись идентификации сигнала под цифровой шкалой уровня сигнала. Возможна индикация обнаружения сигналов следующих стандартов: GSM, DECT, BLUETOOTH и WLAN. В зависимости от условий и целей проведения контрольно-поисковых работ имеется возможность выбора и установки необходимого (наиболее рационального) порога детектора. Одновременно осуществляется измерение текущих значений частоты принятого радиосигнала и определение наиболее устойчивого её значения (для сигналов с постоянной несущей частотой). И те, и другие значения в явном виде отображаются на экране дисплея. Для качественной оценки степени изменчивости частоты принимаемого радиосигнала используется специальная вычислительная процедура, результаты которой отображаются на экране дисплея в виде тонкой горизонтальной линии динамически изменяющейся длины непосредственно над цифровыми символами текущих значений частоты принимаемого сигнала (зависимость длины линии и стабильности частоты - обратно пропорциональная, т.е. чем выше изменчивость частоты радиосигнала, тем короче длина индицирующей линии) РЕЖИМ СКАНИРУЮЩЕГО АНАЛИЗАТОРА ПРОВОДНЫХ ЛИНИЙВ этом режиме изделие обеспечивает приём и отображение параметров сигналов в проводных линиях различного предназначения (электрической сети, телефонной сети, вычислительных сетей, пожарной и охранной сигнализации и т.п.) как обесточенных, так и находящихся под напряжением (постоянным или переменным) до 600В. Подключение ST 033 "Пиранья" к анализируемой линии производится через универсальный адаптер с комплектом насадок типа "220", "Крокодил" и "Игла". Кроме того, адаптер оснащён устройством ослабления сигналов по входу, которое включается при необходимости специальным переключателем на корпусе адаптера, а также двумя светодиодами для индикации наличия в проводной линии переменного или постоянного напряжения. Приём сигналов осуществляется путём автоматического или ручного сканирования в частотном диапазоне до 15МГц. Шаг перестройки фиксированный и составляет 5кГц и 1кГц при автоматическом и ручном сканировании, соответственно. Для адаптации настройки изделия к условиям и задачам контрольно-поисковых работ предусмотрена возможность выбора направления и скорости автосканирования, а так же два варианта установки необходимых границ диапазона перестройки (задание начальной и конечной частоты или задание центральной частоты перестройки и ширины диапазона). Классификация сигналов в контролируемых проводных линиях осуществляется на основе анализа автоматически выводимой на экран дисплея панорамы (диаграммы), отображающей частотные составляющие спектра принятого сигнала и его уровень на каждой из них. При осуществлении ручного сканирования (точной настройки) дополнительно обеспечивается возможность непосредственного слухового контроля принятого сигнала путём вывода его на встроенный громкоговоритель или головные телефоны.
РЕЖИМ ДЕТЕКТОРА ИНФРАКРАСНЫХ ИЗЛУЧЕНИЙВ этом режиме изделие обеспечивает, с использованием выносного датчика, приём излучений источников инфракрасного диапазона в ближней зоне (в пределах конкретного помещения на объекте спецработ), их детектирование и вывод для слухового контроля и анализа в виде либо чередующихся тональных посылок (щелчков), либо в виде явных фонограмм при их прослушивании как на встроенный громкоговоритель, так и на головные телефоны. В каждый конкретный момент времени на фоне реальной помеховой обстановки принимается и детектируется наиболее мощный из всех сигналов в рабочем диапазоне. Его уровень, относительно установленного порога детектора изделия, отображается на индикаторе жидкокристаллического дисплея с 21-сегментной шкалой. При этом, в зависимости от условий и целей проведения контрольно-поисковых работ, предусмотрена возможность выбора и установки необходимого (наиболее рационального) порога детектора изделия. В совокупности этим обеспечивается возможность оперативной предварительной классификации сигналов и их источников.
РЕЖИМ ДЕТЕКТОРА НИЗКОЧАСТОТНЫХ МАГНИТНЫХ ПОЛЕЙВ этом режиме обеспечивается приём на магнитную антенну и отображение параметров сигналов от источников низкочастотных электромагнитных полей с преобладающей, (имеющейся) магнитной составляющей поля в диапазоне от 300 до 5000Гц. Классификация сигналов и их источников осуществляется на основе анализа автоматически выводимой не экран дисплея осциллограммы, отображающей форму принятого сигнала и текущее значение его амплитуды. Повышение достоверности классификации сигналов и их источников обеспечивается возможностью одновременного с анализом изображения на экране дисплея, прослушивания "фоновой" обстановки с использованием встроенного громкоговорителя или головных телефонов. Для работы в условиях сложной помеховой обстановки предусмотрен так называемый дифференциальный режим антенны, вводимый в действие переключателем на её корпусе.
РЕЖИМ ВИБРОАКУСТИЧЕСКОГО ПРИЁМНИКАВ этом режиме изделие обеспечивает приём от внешнего виброакустического датчика и отображение параметров низкочастотных сигналов в диапазоне от 300 до 6000Гц. Состояние виброакустической защиты помещений оценивается как количественно, так и качественно. Количественная оценка состояния защиты осуществляется на основе анализа автоматически выводимой на экран дисплея осциллограммы, отображающей форму принятого сигнала и текущее значение его амплитуды. Качественная оценка состояния защиты основана на непосредственном прослушивании принятого низкочастотного сигнала и анализе его громкости и тембровых характеристик. Для этого используется либо встроенный громкоговоритель, либо головные телефоны. РЕЖИМ АКУСТИЧЕСКОГО ПРИЁМНИКАВ этом режиме изделие обеспечивает приём на внешний выносной микрофон и отображение параметров акустических сигналов в диапазоне от 300 до 6000Гц. Состояние звукоизоляции помещений и наличие в них уязвимых, с точки зрения утечки информации, мест определяется как количественно, так и на качественно. Количественно оценка состояния звукоизоляции помещений и выявление возможных каналов утечки информации осуществляются на основе анализа автоматически выводимой на экран дисплея осциллограммы, отражающей форму принятого сигнала и текущее значение его амплитуды. Качественная оценка основана на непосредственном прослушивании принятого акустического сигнала и анализе его громкости и тембровых характеристик. Для этого используется либо встроенный громкоговоритель, либо головные телефоны.
РЕЖИМ ДИФФЕРЕНЦИАЛЬНОГО НИЗКОЧАСТОТНОГО УСИЛИТЕЛЯ (СОВМЕСТНО С ST033.DA)В этом режиме обеспечивается приём и отображение параметров сигнала в проводных линиях с напряжением до 70 В, в диапазоне звуковых частот (300–6000 Гц).В этом режиме возможно обнаружение:
Подключение ST 033 к анализируемой линии производится через дифференциаль ный усилитель (ST033.DA) с использованием специальных насадок. Симметричный вход позволяет эффективно подавлять внешние помеховые сигналы. Обнаружение опасных сигналов в линии осуществляется на основе анализа выводимой на экран осциллограммы или спектрограммы и прослушивании акустического сигнала. Для этого используется либо встроенный громкоговоритель, либо головные телефоны. |
Технические характеристики ST 033 "ПИРАНЬЯ" | |
Высокочастотный детектор-частомер | |
Диапазон рабочих частот, МГц | 30-2500 |
Чувствительность, мВ | <2 (200МГц-1000МГц) |
4 (1000МГц-1600МГц) | |
8 (1600МГц-2000МГц) | |
Динамический диапазон, дБ | 60 |
Чувствительность частотомера, мВ | <15 (100МГц-1200МГц) |
Точность измерения частоты, % | 0,01 |
Сканирующий анализатор проводных линий | |
Диапазон сканирования, МГц | 0,01-15 |
Чувствительность, при с/ш 10 дБ, мВ | <0,5 |
Шаг сканирования, кГц | 5(1) |
Скорость сканирования, кГц | 50-1500 |
Полоса пропускания, кГц | 10 |
Избирательность по соседнему каналу, дБ | 30 |
Режим детектирования | АМ, ЧМ |
Допустимое напряжение в сети, В | 600 |
Детектор ИК излучения | |
Cпектральный диапазон, нм | 770-1000 |
Пороговая чувствительность, Вт/Гц2 | 10(-13); |
Угол поля зрения, град. | 30 |
Полоса частот, МГц | 5 |
Детектор НЧ магнитного поля | |
Диапазон частот, кГц | 0.3-10 |
Пороговая чувствительность, А/(м х Гц2) | 10(-5) |
Виброакустический приемник | |
Чувствительность, В х сек2/м | 10 |
Собственный шум в полосе 300Гц-3000Гц, мкВ | 50 |
Акустический приемник | |
Чувствительность, мВ/Па | >=5 |
Диапазон частот, Гц | 300-6000 |
Осциллограф и спектроанализатор | |
Полоса пропускания, кГц | 22 |
Чувствительность по входу, мВ | 10 |
Погрешность измерений, % | 1 |
Скорость вывода осциллограммы, с | 0,2 |
Скорость вывода спектрограммы, с | 0,3 |
Индикация | |
Жидкокристаллический графический дисплей с разрешением 128х64 точки с регулируемой подсветкой | |
Напряжение питания, В | 6(4 батареи или аккумулятора типа АА)/220 |
Максимально потребляемы ток, не более,мА | 300 |
Потребляемый ток в рабочем режиме, не более,мА | 150 |
Габариты, мм | |
Основной блок | 180х97х47 |
Сумка-упаковка | 350х310х160 |
Вес, кг | |
Основной блок | 0.7 |
Брутто | 4.5 |
Наименование | Количество, шт |
1. Основной блок управления, обработки и индикации | 1 |
2. Активная ВЧ антенна | 1 |
3. Адаптер сканирующего анализатора проводных линий | 1 |
4. Насадка типа "220" | 2 |
5. Насадка типа "Крокодил" | 2 |
6. Насадка типа "Игла" | 2 |
7. Магнитный датчик | 1 |
8. ИК датчик | 1 |
9. Акустический датчик | 1 |
10. Виброакустический датчик | 1 |
11. Антенна телескопическая | 1 |
12. Головные телефоны | 1 |
13. Элемент питания типа АА | 4 |
14. Наплечный ремень | 1 |
15. Подставка основного блока | 1 |
16. Блок питания | 1 |
17. Сумка - упаковка | 1 |
18. Техническое описание и инструкция по эксплуатации | 1 |
ПОСТАВЛЯЕТСЯ ДОПОЛНИТЕЛЬНО | |
1 Детектор СВЧ излучения "ST03.SHF" | |
2 Дифференциальный низкочастотный усилитель "ST03.DA" | |
3 Контрольное устройство "ST03.Тест" | |
