ST 154 многозонный комплекс дистанционного радиомониторинга

Основным назначением комплекса ST154 является обнаружение несанкционированной передачи информации с контролируемой территории, осуществляемой, как специальными радиопередающими устройствами, так и «легальными» средствами радиокоммуникации.

К таким территориям относятся:

  • Переговорные комнаты, кабинеты и служебные помещения
  • Экзаменационные помещения
  • Тюрьмы, исправительные учреждения
  • Территории с ограничением использования сотовых телефонов, радиостанций и т.п.
от 92 000
Заказать изделие
Задать вопрос
Мы свяжемся с вами для уточнения заказа
ST154 обнаруживает:
  • Сотовые телефоны и модемы (CDMA450, GSM 900, 1800, 3G, 4G) *, устройства беспроводной передачи данных WLAN (2.4b и 5ГГц), BLUETOOTH и минисотовой связи (DECT)
  • Аналоговые радиопередающие устройства

*предусмотрена настройка частот сотовой связи в зависимости от страны и сотового оператора.


ОСОБЕННОСТИ

Одновременный контроль от 1 до 128 локальных зон.

Не требует специальной подготовки.

Широкие возможности по выбору конфигурации комплекса.

Предусмотрен круглосуточный мониторинг радиообстановки c созданием протокола событий

Передача данных по проводным (ETHERNET) и беспроводным (WLAN) каналам связи.





ОБЩИЕ ПОЛОЖЕНИЯ

Базовой единицей комплекса является контрольный модуль (в дальнейшем КМ) осуществляющий обнаружение несанкционированной передачи в ближней зоне и последующую передачу сигнала тревоги на пост контроля (ПК).

Зона обнаружения КМ зависит от многих факторов и в среднем оценивается значениями от 10 до 50 м2.

Под постом контроля понимается ПК, ноутбук или Windows совместимый планшет с установленным специальным программным обеспечением.

Для определения местонахождения радиопередающего устройства предусмотрено:

режим пеленгации (при количестве используемых КМ более трех)

использование поискового контрольного модуля (ПКМ).


ОПИСАНИЕ КМ

НА поверхности КМ расположены:

  • Разъем для подключения блока питания
  • разъем SMA для подключения ВЧ антенны
  • Светодиодный индикатор тревоги и состояния КМ
  • Разъем USB

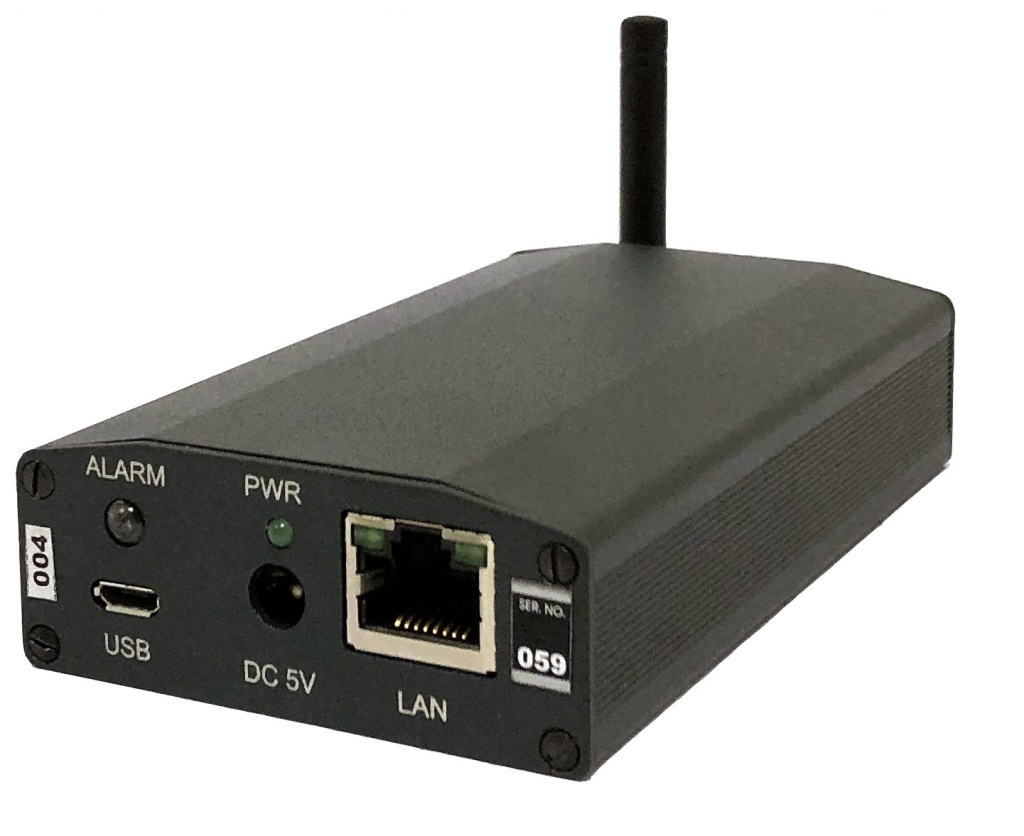

  • Разъем RJ-45**
** при передачи данных по сети ETHERNET. В этом случае предлагается два варианта КМ:  от блока питания (ST154.E) или от коммутатора по  витой паре  - технология POE (ST154E+POE).

  154.А.jpg     154.W.jpg  154.E.jpg
                     ST154.A                                ST154.W              ST154.E/ST154E+POE


  Возможно изготовление КМ в вандалозащищенном исполнении. Степень защиты IP66.


Модификация с антенным коммутатором на 4 входа

Данная модификация обеспечивает возможность подключения антенн, включая направленные, соответствующих анализируемому частотному диапазону. Это позволяет в разы увеличить дальность обнаружения при работе в широком диапазоне частот.


Управление коммутатором осуществляется из программы ST154.NET Обеспечивается два режима коммутации: ручной и автоматический.
В ручном режиме, номер подключаемого входного разъема антенного коммутатора, соответствует номеру, выбранному в программе.

При выборе автоматического режима обеспечивается автоматическое последовательное подключение антенн в зависимости от частотного диапазона, задаваемого в окне установок.
В обозначении данная опция маркируется добавлением литеры «(4)». Например: ST154.E+POE(4).




Модификация с анализатором Wi fi сетей

Использование данной опции обеспечивает обнаружение точек доступа (AP) и роутеров (далее ТД) WiFi сетей в диапазоне 2.4 и 5ГГц. Отображается уровень сигнала в точке приема, MAC адрес, название сети и частотный канал.

Необходим WiFi модуль.


Отображение результатов анализа производится в протоколе событий.

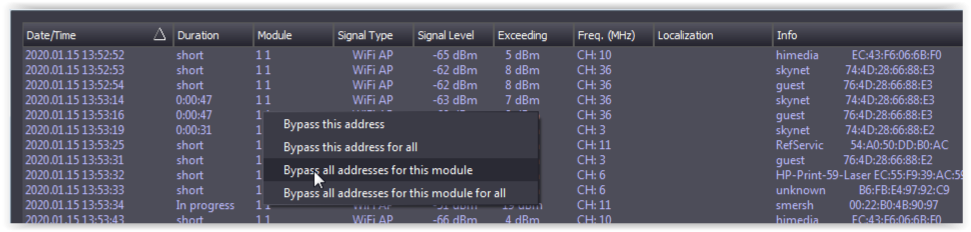

При нажатии на правую кнопку мыши появляется окно с вариантами исключения из дальнейшего анализа обнаруженных ТД.


ОПИСАНИЕ ПОИСКОВОГО КОНТРОЛЬНОГО МОДУЛЯ (ПКМ).

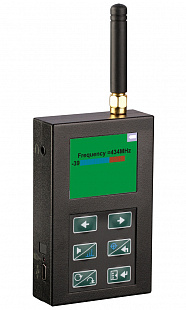

ПКМ предназначен для  оперативного нахождение источника излучения.
Первоначально значения частоты обнаруженного стандарта или аналогового сигнала передается в ПКМ через USB порт. Поиск местонахождения источника сигнала происходит на основе измерения его уровня, отображаемого на  индикаторе ПКМ. Чем больше уровень – тем ближе источник.



ВАРИАНТЫ КОНФИГУРАЦИИ КОМПЛЕКСА
ОДИНОЧНЫЙ АВТОНОМНЫЙ.


В ДАННОМ ВАРИАНТЕ ИСПОЛЬЗУЕТСЯ ОДИН КМ ST154.A.
Он предназначен для контроля радиообстановки в пределах одного помещения .
Индикация тревоги осуществляется с помощью световой и звуковой сигнализации, источники которой расположены непосредственно на КМ.
Предварительная настройка осуществляется через USB соединение.

При настройке обеспечено:
Выбор контролируемых стандартов цифровой связи и диапазона частот поиска аналоговых радиопередатчиков Установка индивидуальных порогов в зависимости от радиообстановки

Встроенный специальный шаблон «Частоты сотовой связи и беспроводной передачи данных» при установке критериев обнаружения аналоговых радиопередатчиков

Создание собственных шаблонов сигналов

ОДИНОЧНЫЙ С КОНТРОЛЕМ НА ПК.

В ДАННОМ ВАРИАНТЕ ИСПОЛЬЗУЕТСЯ ОДИН КМ - ST154.W или ST154.EВ, что обеспечивает передачу данных по сетям WLAN или ETHERNET на ПК в пределах, как специально созданного соединения, так и уже существующей сети.
Сигнал тревоги на экране ПК отображается посредством мигающего значка в панели задач, звуковой сигнализации или индикатора КМ.
Возможности индикации тревоги посредством световой и звуковой сигнализации аналогично автономному варианту остаются.
ПК может находится как непосредственно в помещении, так и за его пределами, на расстоянии обусловленных возможностью используемых сетей.
В данном варианте добавляется возможность ведения круглосуточного протокола событий с обеспечением его последующего просмотра по выбранным критериям

МНОГОЗОНОВЫЙ ST154.W/ST154E
КОЛИЧЕСТВО КМ ПРОПОРЦИОНАЛЬНО КОНТРОЛИРУЕМОЙ ПЛОЩАДИ
Данный вариант предназначен для контроля большого количества помещений, например, многоэтажного здания. В данном случае используются КМ с возможностью подключения (создания собственных) к сети WLAN или ETHERNET.



Помимо всех возможностей предыдущих вариантов добавляются следующие возможности:

Автоматическая пеленгация источника радиоизлучений с индикацией зоны его местонахождения.

Размер зоны зависит от расположения и количества КМ.

Создания фонового рисунка, например, плана этажа с расположенным на нем мнемонических изображении КМ.





 Модуль управления

Для дистанционного управления различными устройствами, в количестве до восьми штук, (например, постановщиками радиопомех, блокираторами) по ETHERNET сети предназначен модуль управления (ST154.RC).

Управление и настройка осуществляется из программы ST154.NET.

В схемотехнике изделия заложены большие возможности по организации управления: контакты реле, управляющий сигнал, обеспечение, по необходимости, обратной связи – подтверждение включения.

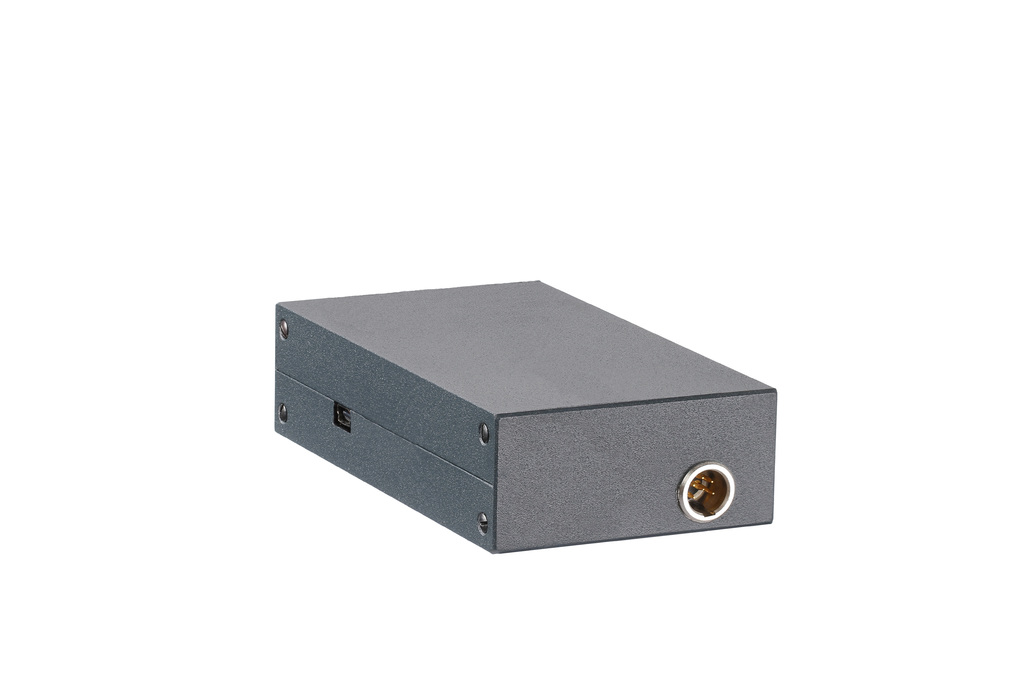

 2015-12-14_18-38-12 M=A R=8 S=4-3 copy.jpg

Технические характеристики КМ
Диапазон частот, МГц 50-6000
Пороговая чувствительность, полоса 1МГц,  не хуже, дБм
100, 1000, 2000, 4000, 5000 -100

Идентифицируемые стандарты передачи данных

CDMA450, GSM 900, 1800, 3G, 4G, WLAN, 2.4 и 5ГГц, BLUETOOTH, DECT
Максимальный уровень входного сигнала, дБм 5
    Полоса анализа. МГц                 1, 4, 30
Интерфейсы USB, WLAN, ETHERNET
Напряжение питания, В 5
Потребляемый ток, мА, не более 400
Габариты, без антенн, мм 121.5x64x25.5 (ST154.А, ST154.E и ST154.E+POE)
132x64x25.5 (ST154.W)


Технические характеристики ПКМ

Диапазон частот, МГц

50-6000

Пороговая чувствительность, дБм

-100
CDMA450, GSM900, 1800, 4G -80
3G -100
Максимальный уровень входного сигнала, дБм -5

Интерфейс

USB
Индикатор
OLED дисплей 128X64
Источник питания питания
Встроенная Li pol акк.бат
Потребляемый ток, мА, не более 500
Габариты, без антенн, мм 109x60x27
Комплектация, шт

Контрольный модуль (ST154.A, ST154.W,

ST154.E  или ST154.E+POE)

1-128
Поисковый модуль ST154.S 1 (Опционально)
Блок питания 5В 1А 1-128
Flash накопитель с программным
обеспечением
1
USB кабель 1
Транспортировочная тара 1
Техническое описание и инструкция по
эксплуатации
1
