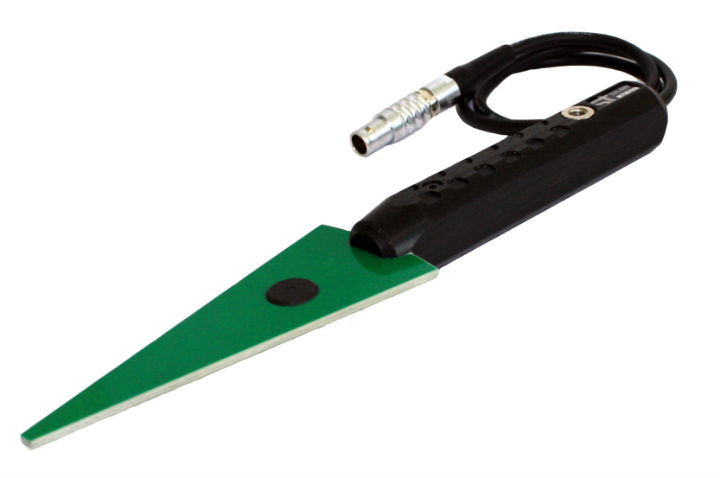

ST131.SHF СВЧ АНТЕННА - ДЕТЕКТОР
ST131.SHF предназначена для расширения частотного диапазона многофункциональных поисковых устройств ST131 и ST131N.
ST131.SHF состоит из двух блоков, конструктивно расположенных на одной печатной плате: логопериодической антенны – детектора и блока усиления. На ручке расположено резьбовое отверстие 1/4” для подсоединения к треноге


График зависимости мощности демодулированного сигнала на частоте 10 кГц от частоты СВЧ сигнала при падении на антенну электромагнитной волны с постоянной (не зависящей от частоты) напряженностью электрического поля 0,7 В/м
43 500 р.
Заказать изделие
Задать вопрос
Мы свяжемся с вами для уточнения заказа
Технические характеристики
Диапазон частот, ГГц 4-18
Пороговая чувствительность, дБм минус 65
Динамический диапазон, дБ 32
Тип антенны Логопериодическая
Поляризация Горизонтальная
Ширина диаграммы направленности, град 60-90
Габариты, мм
ST.131.SHF (без провода) 235x45x22
Упаковка 265x125x0
Вес, не более, кг
ST.131.SHF 0.11
БРУТТО 0.25
Комплектация, шт
ST131.SHF 1
Транспортировочная тара 1
Техническое описание и инструкция по эксплуатации 1
