ST 158
Предпосылки использования комплекса
- При установке блокиратора, как правило, не уделяется достаточного внимания проверке зоны подавления и соответствия частотного диапазона блокиратора частотам сотовой связи в месте использования. Это делается, в основном, на основе проверки наличия связи с базовой станцией сотового телефона одного — двух операторов. Однако необходима проверка всех операторов сотовой связи — их может быть более пяти.
- С течением времени оператор сотовой связи может менять местоположение, количество базовых станций, что приводит к изменению уровня сигналов в месте установки блокиратора и соответственно зоны подавления или появление зоны радиообмена вне частотного диапазона блокиратора.
- Блокиратор — это сложное радиопередающее устройство и может элементарно сломаться во время работы. Своевременно обнаружить факт выключения или полной/частичной поломки бывает затруднительно.
ОБЩИЕ ПОЛОЖЕНИЯ
Стандарты CDMA 450, GSM, 3G, 4G имеют разделенные по частоте тракты приема и передачи. Блокиратор сотовой связи создает помеху в диапазоне частот приемной части мобильного устройства (трубки, GSM маяки и т.п.) т.е. в диапазоне частот базовых станций. Для надежного подавления связи между базовой станцией и мобильным устройством уровень сигнала блокиратора должен превышать уровень принимаемого сигнала базовой станции на определенную величину (коэффициент подавления)».
Таким образом, для оценки эффективности работы блокиратора сотовой связи необходимо измерять уровень сигнала базовых станций всех операторов на контролируемой территории и уровень сигнала блокиратора во всем частотном диапазоне (стандарта) подавляемой сотовой связи.
Базовой единицей комплекса является контрольный модуль (в дальнейшем КМ) осуществляющий контроль радиообстановки в диапазоне частот базовых станций блокируемого стандарта.
КМ принимает, обрабатывает полученные радиосигналы и формирует, при выполнении заданных условий сигнал тревоги, являющийся, по сути, сигналом о недостаточном качестве работе блокиратора.
Настройка КМ и последующая работа с комплексом, производится с использованием специального программного обеспечения ST158NET.
Информация о тревоге выводится, как непосредственно на КМ, посредством световой и звуковой сигнализации, так и передается по каналам WLANили ETHERNETна пост контроля.
Под постом контроля понимается компьютер (ПК), ноутбук или Windowsсовместимый планшет с установленным программным обеспечением ST158NET.
Количество КМ в комплексе, вообщем, определяется исходя из расчета: Один КМ - один блокиратор.
Минимальное количество КМ – один. Максимальное – до 128.
ОПИСАНИЕ КМ
КМ имеет в своем составе:
- радиоприемный блок диапазона стандартов сотовой связи
- приемопередатчик, обеспечивающий связь с постом контроля по сетям WLAN или ETHERNET (в вариантах передачи данных на ПК).
НА поверхности КМ расположены:
- Разъем для подключения блока питания
- Выключатель питания
- разъем SMA для подключения ВЧ антенны
- Светодиодный индикатор тревоги и состояния КМ
- Разъем USB
- Разъем RJ-45 (только для ST158E, ST158E+POE)
- WLAN антенна (только для ST158W)
![]() |
![]() |
![]() |

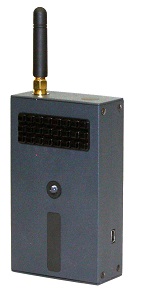

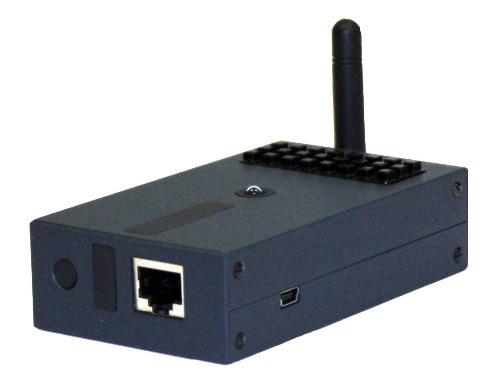

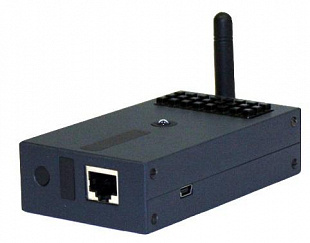

ST158E/ST158E+POE | ST158.W |
ST58.A |
ВАРИАНТЫ КОНФИГУРАЦИИ КОМПЛЕКСА
.Автономный», синдикацией тревоги элементами звуковой и световой сигнализации расположенных на корпусе КМ. (ST158.A). Данный вариант предназначен для контроля одного - двух блокираторов в пределах прямой видимости. Например, в одной комнате.Предварительная настройка КМ происходит с использованием программного обеспечения ST158NET через USBсоединение.
|
|
2. Передача тревоги на ПК по каналу WLAN или ETHERNET (ST158.W или ST158E и ST158.E+POE) в пределах, как специально созданной, так и уже существующей сети. Предназначен для контроля от одной комнаты до многоэтажного здания.
|
|
АЛГОРИТМ РАБОТЫ С КОМПЛЕКСОМ
Первоначально КМ подключается к ПК или планшету посредством USB кабеля. С использованием специального программного обеспечения производится предварительная настройка КМ в следующей последовательности:
Настройка
Установка
КМ устанавливается на постоянное место контроля в на границе зоне действия блокиратора.
Нажимается кнопка «НОРМА». Непосредственно в памяти КУ запоминается уровень сигнала блокиратора.
Работа
При уменьшении уровня сигнала блокиратора или изменении его частотной характеристики КМ выдаст тревожный сигнал.
Так же, будет передана информация при изменении уровня сигнала базовых станций и соответственно изменении зоны подавления блокиратора.
|

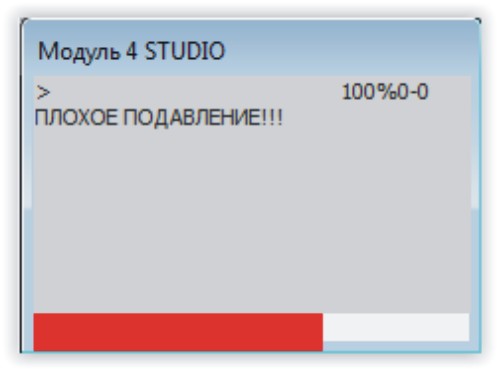

Индикаторы КМ выводятся в основном окне программы в виде прямоугольников. На них отображается: Название КМ, информация о этапах настройки КМ,индикатор тревоги - уменьшение качества подавления. Количество индикаторов на экране равно количеству КМ. |
Технические характеристики КМ |
|
Диапазон частот, МГц | 25-6000 |
Максимальный уровень входного сигнала, дБм | -5 |
Интерфейсы | USB, WLAN, ETHERNET |
Напряжение питания, В | 5 |
Потребляемый ток, мА, не более | 800 |
Габариты, без антенн, мм | 109x60x27 |
Комплектация, шт | |
ST 158A, ST158W, ST158E, ST158E+POE | 1-128 (в зависимости от количества контролируемых блокираторов) |
Блок питания 5В, 1А | 1-128 |
USB кабель | 1 |
USB flash накопитель с программным обеспечением | 1 |
Транспортировочная тара | 1 |
Техническое описание и инструкция по эксплуатации | 1 |
