ST 153 МНОГОЗОННЫЙ КОМПЛЕКС ДИСТАНЦИОННОГО РАДИОМОНИТОРИНГА
снято с производства

ST 153 предназначен для обнаружения и идентификации радиопередающих устройств использующих цифровые протоколы передачи данных. К ним относятся:

  • сотовые телефоны и модемы  стандартов CDMA450, GSM 900, 1800 и 3G
  • устройства беспроводной передачи данных  WLAN,  BLUETOOTH и WiMax
  • минисотовые телефоны (DECT)
-- р.
Задать вопрос
Мы свяжемся с вами для уточнения заказа

УСТРОЙСТВО И РАБОТА

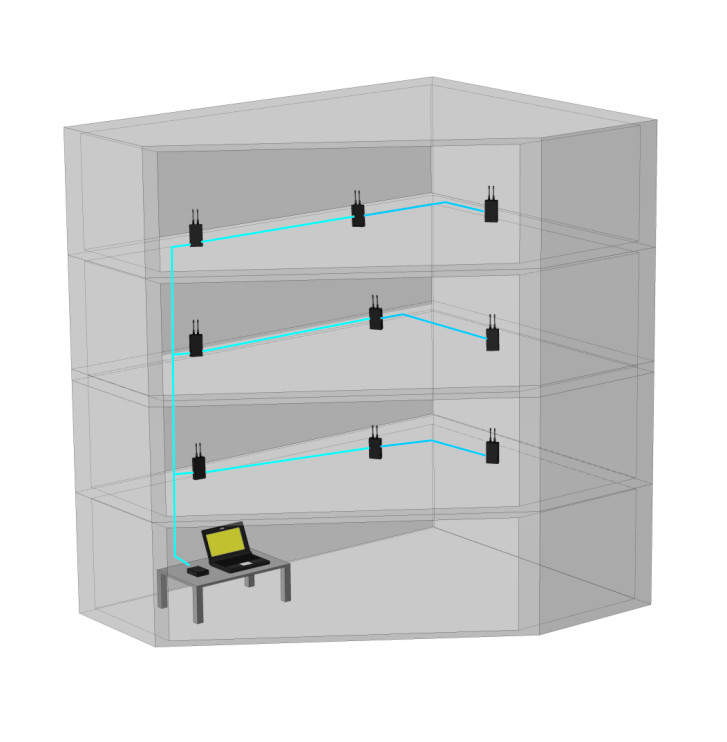

Входящие в состав ST 153 УДАЛЕННЫЕ МОДУЛИ( в количестве до 50 шт.) обеспечивают  контроль радиообстановки с передачей  информации на пост контроля.

Необходимое количество УДАЛЕННЫХ МОДУЛЕЙ определяется исходя из  контролируемой площади и зоной обнаружения УДАЛЕННОГО МОДУЛЯ.

Число  УДАЛЕННЫХ МОДУЛЕЙ может оперативно наращиваться или  изменяться  в процессе эксплуатации.

Зона обнаружения  УДАЛЕННОГО МОДУЛЯ зависит от типа обнаруживаемых устройств, установленного порога обнаружения, прочих факторов и составляет от 1 до 50 метров.

Пост контроля представляет собой ПЭВМ с установленным программным обеспечением и подсоединенным через USB порт БАЗОВЫМ БЛОКОМ.

ПЭВМ осуществляет управление комплексом и отображение результатов работы с использованием специального программного обеспечения.

При непосредственном подключении любого УДАЛЕННОГО МОДУЛЯ к ПЭВМ посредством USB порта обеспечивается его работа в качестве  автономного обнаружителя цифровых протоколов передачи данных.

В ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ входят:

  • "ST 153 ANALYZER" – программа предназначенная для работы с одним  УДАЛЕННЫЙ МОДУЛЕМ через USB порт.

  • "ST 053 NET" – для работы с  УДАЛЕННЫМИ МОДУЛЯМИ соединенные посредством  кабеля.

Программное обеспечение ориентировано на использование неподготовленным пользователем.

При работе в режиме реального времени обеспечивается индикация обнаружения радиоизлучения с указанием зоны обнаружения и  стандарта связи.

Предоставляется возможность выбора контролируемых стандартов связи.

В автономном режиме предусмотрен 24 часовой мониторинг с ведением протокола событий по выбранным пользователем критериям.

Предусмотрен удаленный контроль через Internet или LAN.

Передача информации осуществляется по кабелю. Необходимое  количество проводов в кабеле – три. Помехозащищенный протокол передачи данных позволяет использовать уже имеющуюся, неиспользуемую проводку. Для обеспечения максимальной дальности (не менее 500м.) используется кабель типа «ВИТАЯ ПАРА». Подключение УДАЛЕННЫХ МОДУЛЕЙ   обеспечивается в вариантах, как «ЗВЕЗДА» так и «ШИНА» за счет применения в БАЗОВОМ БЛОКЕ четырех независимых модемов.

Технические характеристики
Диапазон частот, МГц 453- 467, 890-960, 1710-1900, 1942-2142, 2.4-2480

Диапазон уровней отображаемого сигнала, дБм

453-467
890-960 минус 75 – 10
1710-1900 минус 70 – 10
1942-2142 минус 80 – 10
2.4-2485 минус 70 – 10
Диапазон установки уровня тревоги, дБ 60

Время анализа, мс

GSM 900, 1800 и 3G 40
BLUETOOTH, трафик WLAN и BLUETOOTH 150
Интерфейсы USB, ONE WIRE
Напряжение питания, В 5
Потребляемый ток, мА, не более 300
Габариты, без антенн, мм 94x53x21
Комплектность поставки
Базовый приемопередающий модуль 1
Удаленный модуль (М) 1-50
Кабель USB 1-50
Антенна №1 1-50
Антенна №2 1-50
Блок питания М 1-50
Мини СD - диск с программным обеспечением 1-50
Техническое описание и руководство по эксплуатации 1
