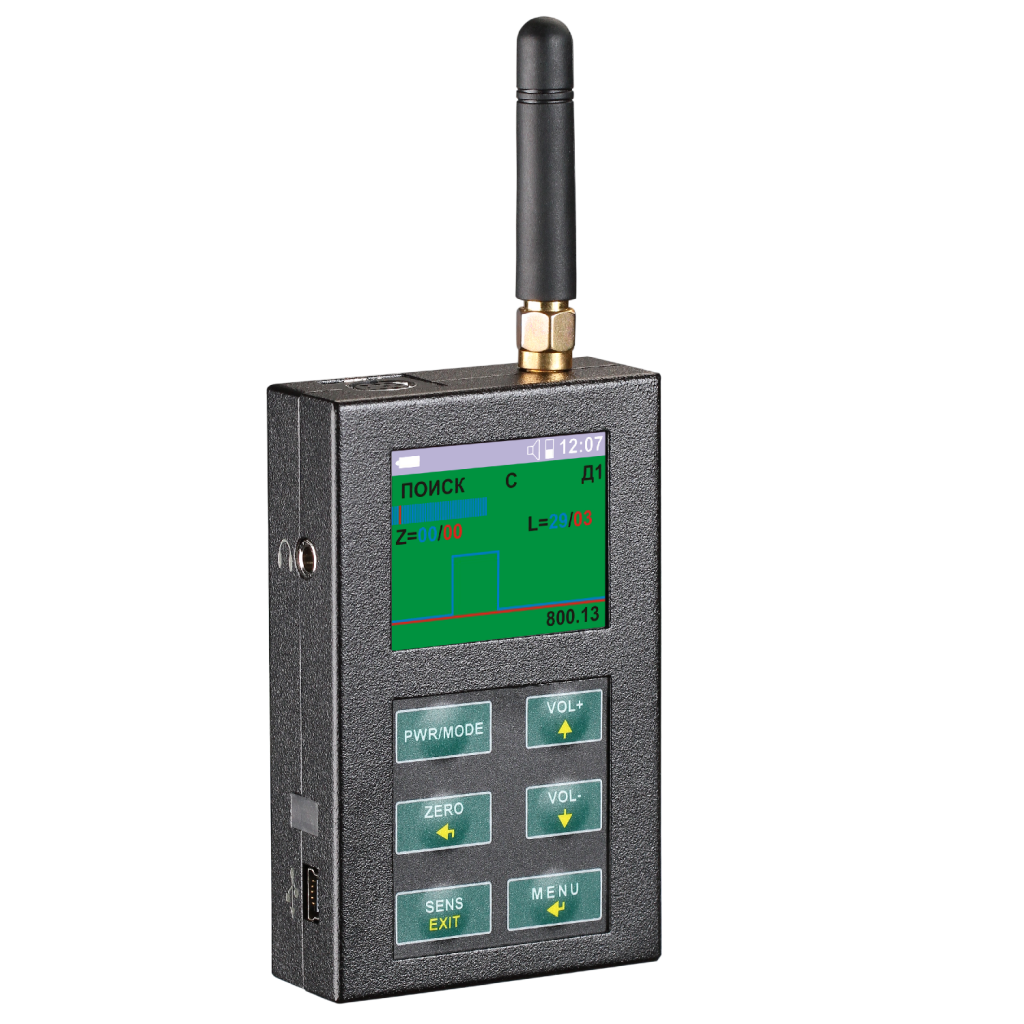

ST 110 ДЕТЕКТОР ПОЛЯ
ST 110 детектор поля предназначен для обнаружения и локализации радиоизлучающих технических средств (РТС).
Основные улучшения ST 110 по сравнению с предыдущей моделью ST 107 состоят в следующем:
- Цветной OLED дисплей
- Режим САМОПИСЕЦ
- Режим ОСЦИЛЛОГРАФ
- Отключение встроенного Li-Pol аккумулятора при длительном хранении изделия.
К РТС, прежде всего, относят:
- радиомикрофоны;
- телефонные радиоретрансляторы;
- радиостетоскопы;
- скрытые видеокамеры с передачей информации по радиоканалу;
- технические средства систем пространственного высокочастотного облучения;
- радиомаяки систем слежения за перемещением объектов;
- сотовые телефоны, радиостанции и радиотелефоны.
Принцип действия ST 110 основан на широкополосном детектировании электрического поля.
Индикатор поля ST110 имеет два основных режима работы: ПОИСК и МОНИТОРИНГ. Дополнительными режимами являются Режимы ПРОСМОТР ПРОТОКОЛА иОСЦИЛЛОГРАФ.
РЕЖИМ ПОИСК
Данный режим предназначен для оперативного поиска и определения местоположения РТС. Использование данного режима основано на визуальной оценке уровня сигналов на 32 сегментной шкале. Дополнительно используется раздельная индикация непрерывного и имульсного видов сигналов,отображение идентифицированных сигналов - GSM, DECT, BLUETOOTH и 802.11g, а так же индикация частоты стабильного сигнала. Обеспечена возможность акустического контроля продетектированного сигнала посредством головных телефонов или встроенного излучателя.
![]() |
1 |
32-х сегментный индикатор уровня импульсной составляющей мощности источника радиоизлучения (ориентирована на импульсные радиопередатчики, такие как GSM, DECT и др. |
2 |
32-х сегментный индикатор интегральной мощности источника радиоизлучения (ориентирована на радиопередатчики с постоянно излучаемой мощностью) |
|
3 |
выбранная чувствительность шкал индикации («Н»- низкая, «С»- средняя, «В»- высокая) | |
4 |
частотные диапазоны («Д1», «Д1Ф», «Д2» , «Д12» или «Д12Ф») /кратковременная индикация установки нулевого уровня шкал («НОЛЬ») | |
5 |
текущее значение уровня для постоянной/импульсной составляющей сигнала относительно нулевого уровня, в dB | |
6 |
Значение частоты периодического сигнала, в МГц | |
7 |
Идентифицированные стандарты передачи данных (GSM, DECТ, DECT BASE, BLUETOOTH или WLAN) | |
8 |
Изменение, во времени, уровня сигналов с преобладающей постоянной составляющей | |
9 |
Изменение, во времени, уровня сигналов с преобладающей импульсной составляющей | |
10 |
Текущее значение нулевого уровня для постоянной/импульсной составляющей сигнала |
РЕЖИМ МОНИТОРИНГ
Предназначен для обнаружения РТС, по заданному порогу, частоте или виду сигнала. При автономной работе сохранение информации осуществляется в энергонезависимой памяти изделия (9 банков по 999 событий).
Обеспечена работа по расписанию.
![]() |
1 |
Индикаторы уровня сигнала РТС |
2 |
Графическое отображение уровней порогов тревоги | |
3 |
Признак отсутствия разрешения записи в ПРОТОКОЛ СОБЫТИЙ | |
4 |
обратный отсчет пятисекундного интервала при выборе данного режима | |
5 |
Текущее значение уровня для постоянной/импульсной составляющей сигнала относительно абсолютного уровня, в dB | |
6 |
Текущее значение уровня для постоянной/импульсной составляющей сигнала относительно абсолютного уровня, в dB |
РЕЖИМ ПРОСМОТР ПРОТОКОЛА
Предназначен для просмотра протокола событий произошедших в результате работы изделия в режиме МОНИТОРИНГ.
Обеспечена возможность сортировки событий по следующим признакам: времени наступления события, длительности события, уровню сигнала и частотному диапазону.
![]() |
1 |
номер просматриваемого банка/Количество задействованных банков |
2 |
номер просматриваемого события/количество событий в банке | |
3 |
Частотный диапазон в котором произошла тревога (Д1- 50-2500МГц, Д2 – 2500-7000МГц) |
|
4 |
Параметры сигнала в момент превышения порога тревоги |
РЕЖИМ ОСЦИЛЛОГРАФ
![]() |
1 |
Вариант установки (А - автоматическое Р - ручное) и относительное значение вертикальной развертки (от 1 до 7). |
2 |
Осциллограмма | |
3 |
Значение горизонтальной развертки в пересчете на весь экран (от 1, 2,4,8, 16 и 32мс) |
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
Для работы с компьютером как непосредственно так и через Ethernet используется специально разработанное программное обеспечение , предназначенное для:
- отображения в графическом виде результата работы ST 110 в режиме реального времени;
- загрузки и отображения, как в графическом, так и в текстовом формате результата работы ST 110 в режиме "Мониторинг" (протокол событий);
- полного управления ST 110 с ПК.
* Индикатор поля (детектор поля) - это электронное устройство для индикации мощности электромагнитного излучения.
* РТС - Радиоизлучающие Технические Средства, такие как радиомикрофоны, радиоретрансляторы, радиостетоскопы, радиомаяки, радиостанции и радиотелефоны.
* Поиск жучков - процесс обнаружения и локализации РТС посредством измерения мощности электромагнитного поля индикатором поля.
Технические характеристики | |
Основной блок. | |
Диапазон частот, МГц | 50-2500 |
Пороговая чувствительность по входу, не более, дБм |
минус 75 (50 МГц) минус 70 (1500 МГц) минус 50 (2500 МГц) |
Динамический диапазон индикации, дБ |
55 (50-2000 МГц) 40 (2000-2500 МГц) |
Чувствительность частотомера, дБм |
минус 35 (50 МГц) минус 50 (500 МГц) минус 20 (2500 МГц) |
Погрешность измерения частоты, % | 0.005 |
Частота среза ФНЧ, МГц | 750 |
Внутренний источник питания | Li-pol акк. батарея |
Потребляемый ток, мА, не более: | 65 |
Габариты, мм | 90x54x21 |
Вес, кг, не более | 0.15 |
СВЧ анетенна – детектор ST110.SHF
|
|
Диапазон частот, МГц | 2000-7000 |
Пороговая чувствительность, Вт/cм2 | (2-9)*10-10 |
Динамический диапазон, дБ | 45 |
Потребляемый ток, мА, не более | 25 |
Габариты, мм | D=72, L=16 |
Базовая комплектация поставки | |
Основной блок | 1 |
ВЧ антенна | 1 |
Кабель USB | 1 |
Зарядное устройство/блок питания | 1 |
Flash накопитель с инструкцией и программным обеспечением | 1 |
Дополнительная комплектация поставки | |
СВЧ антенна-детектор «ST110.SHF» | 1 |
