ЛГШ-720

Система ЛГШ-720 предназначена для обнаружения, идентификации и подавления радиопередающих устройств использующих цифровые протоколы передачи данных. К ним относятся:

  • сотовые телефоны и модемы стандартов CDMA450, GSM 900, 1800 и 3G
  • устройства беспроводной передачи данных WLAN, BLUETOOTH и WiMax
  • минисотовые телефоны (DECT)

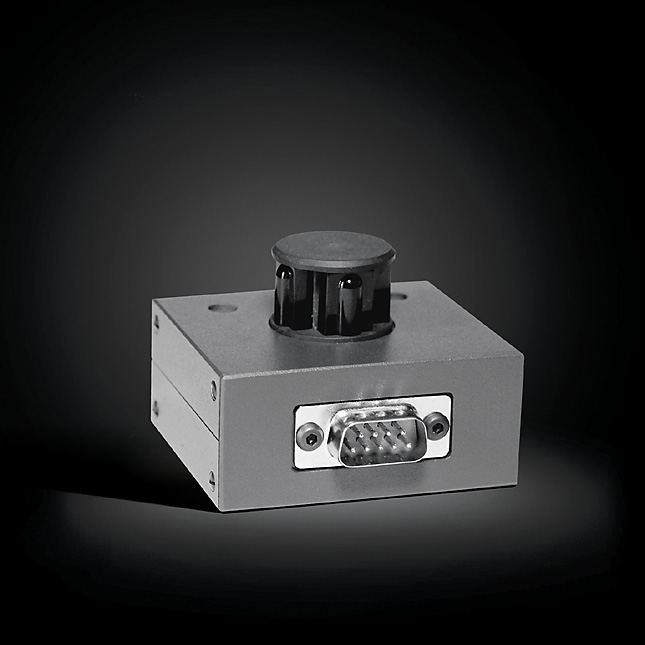

Блок управления предназначен для оценки радиообстановки в месте установки, настройки удаленных модулей и оценки эффективности развернутой системы.

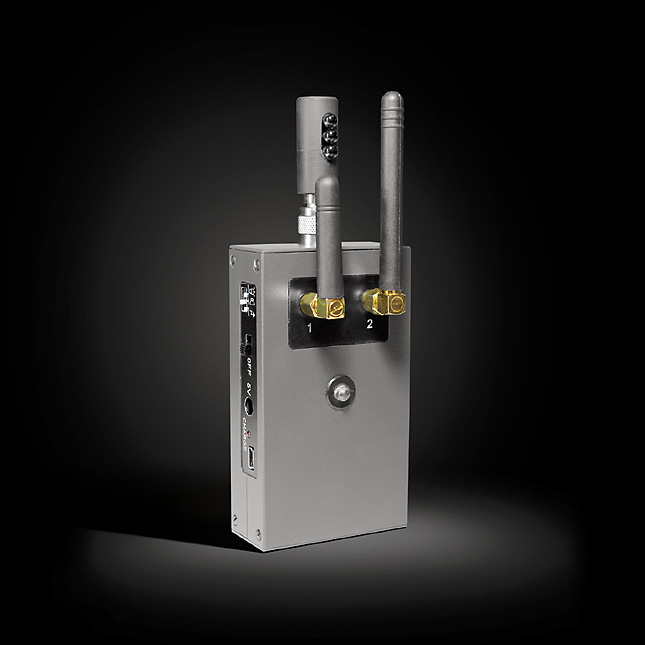

Удаленный модуль обеспечивает обнаружение, идентификацию радиопередающих устройств и передачу информации на блок подавления.

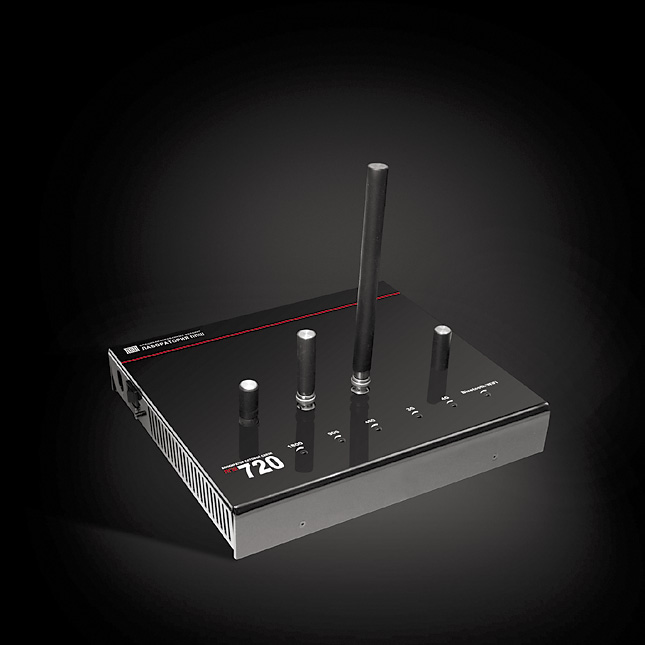

Блок подавления предназначен для блокировки (подавления) связи между базовыми станциями и мобильными телефонами сетей сотовой связи, устройств беспроводной передачи данных.
126 000 р.
Заказать изделие
Задать вопрос
Мы свяжемся с вами для уточнения заказа

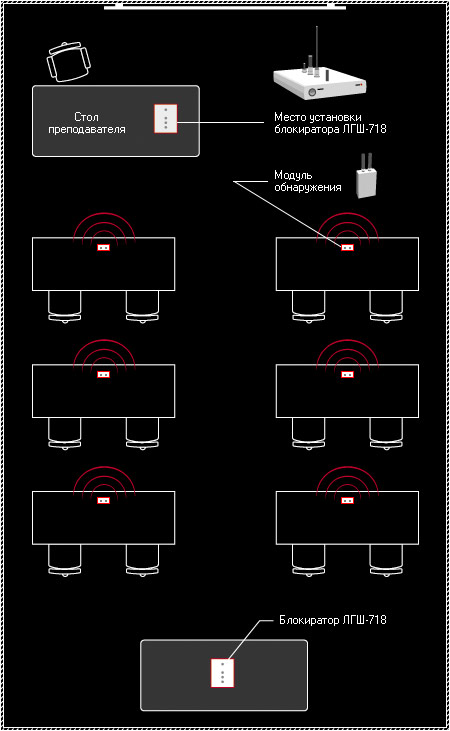

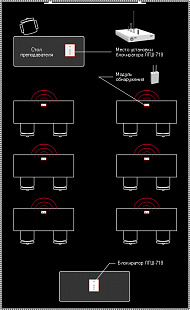

Необходимое количество удаленных модулей и состав блока подавления определяется исходя из результатов работы блока управления и зависит от контролируемой площади и уровня сигнала базовых станций на месте установки.
Число удаленных модулей может оперативно наращиваться или изменяться в процессе эксплуатации.
Передача информации осуществляется по ИК каналу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УДАЛЕННОГО МОДУЛЯ
Диапазон частот, МГц 453- 467, 890-960, 1710-1900, 1942-2142, 2400-2480
Диапазон установки уровня тревоги, дБ 60
ВРЕМЯ АНАЛИЗА, мс
-GSM 900, 1800 и 3G 40
-BLUETOOTH, трафик WLAN и BLUETOOTH 150
Потребляемый ток, мА, не более 300
Габариты, без антенн, мм 94x53x21
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА ПОДАВЛЕНИЯ
Диапазон рабочих частот:
-стандарт IMT-MC-450(CDMA2000 1х) - не менее 462,5...467,475MHz;
-стандарт AMPS/DAMPS800(вариант MSK) - не менее 869...894 MHz;
-стандарт GSM900** - не менее 925...960MHz;
-стандарт DSC/GSM1800, (DECT1800) - не менее 1805...1900MHz.
-стандарт IMT-2000/UMTS (3G) -не менее 2010…2025MHz -не менее 2125…2170 МГц
-стандарт Bluetooth, WiFi -не менее 2400…2483.5 МГц
Максимальная выходная мощность на антенном разъеме:
-стандарт IMT-MC-450(CDMA2000 1х) - 33dBm (2W);
-стандарт GSM900 - 33dBm (2W);
-стандарт AMPS/DAMPS800(вариант MSK) - 33dBm (2W);
-стандарт DSC/GSM1800 - 30dBm (1W);
-стандарт IMT-2000/UMTS (3G) -30dBm (1W);
-стандарт Bluetooth, WiFi -20dBm(0.5 W).
Диапазон регулировки выходной мощности на антенном разъеме - не менее 13dB (20 раз) по каждому выходу плавно и независимо.
Эффективный радиус подавления - 3..50m в зависимости от мощности сигнала базовых станций в точке установки и типа используемых терминальных устройств.
Коэффициент усиления входящих в комплект поставки антенных устройств - около 0dBi с круговой диаграммой направленности
Питание - однофазная сеть переменного тока с напряжением от 85 до 264V частотой 47...63Hz.
Габаритные размеры (без антенн) - не более 280x200x40 мм.
Масса - не более 1,8 кг без антенн.

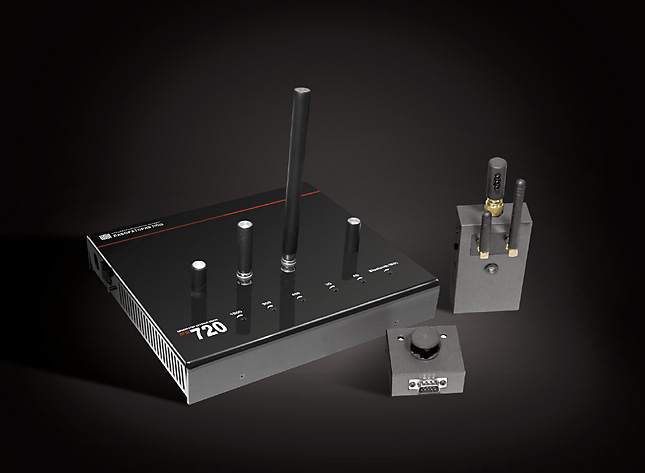

Комплектность поставки
Блок управления и настройки системы - ST-168 1
Удаленный модуль обнаружения - ЛМО 1
Блок подавления - ЛГШ-720 1
