ST096 Программно определяемая радиосистема
Программно определяемая радиосистема ST096 (SDR software defined radio -eng) предназначена для анализа и обработки произвольных электрических и радиосигналов в качестве РАДИОПРИЕМНОГО УСТРОЙСТВА , АНАЛИЗАТОРА СИГНАЛОВ ПРОМЕЖУТОЧНОЙ ЧАСТОТЫ РАДИОПРИЕМНЫХ УСТРОЙСТВ.

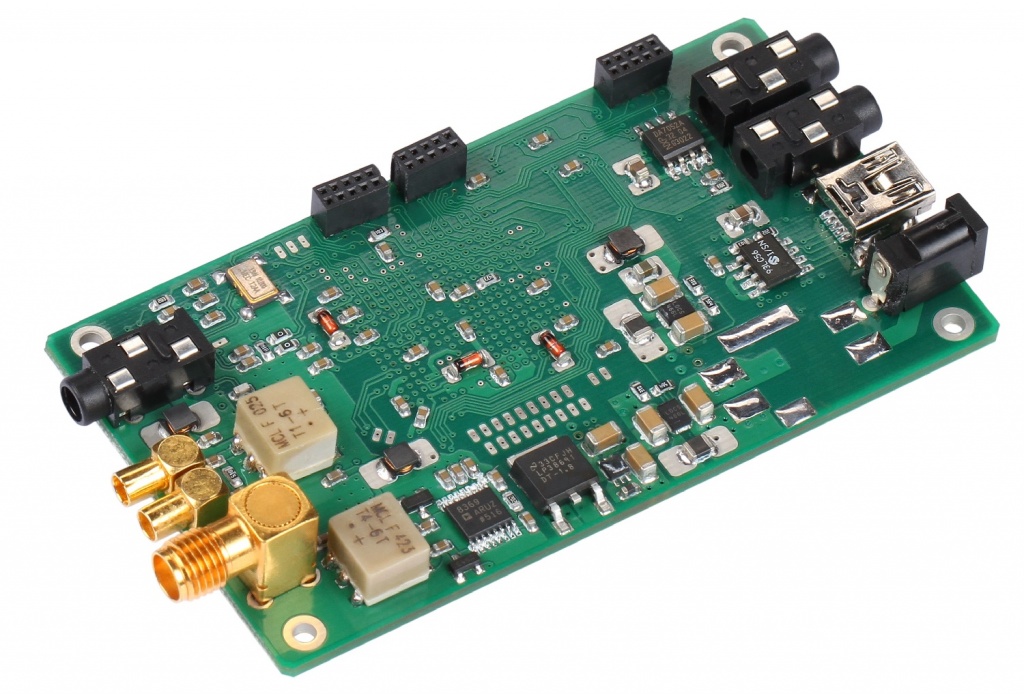

ST 096 представляет собой модуль цифровой обработки сигнала (ЦОС)  в виде печатной платы + специальное программное обеспечение

  По предварительной договоренности предоставляется DLL файл обеспечивающий создание собственных вариантов программно определяемых радиосистем на основе ST096.

  Поставляемое в комплекте специальное программное обеспечение обеспечивает:

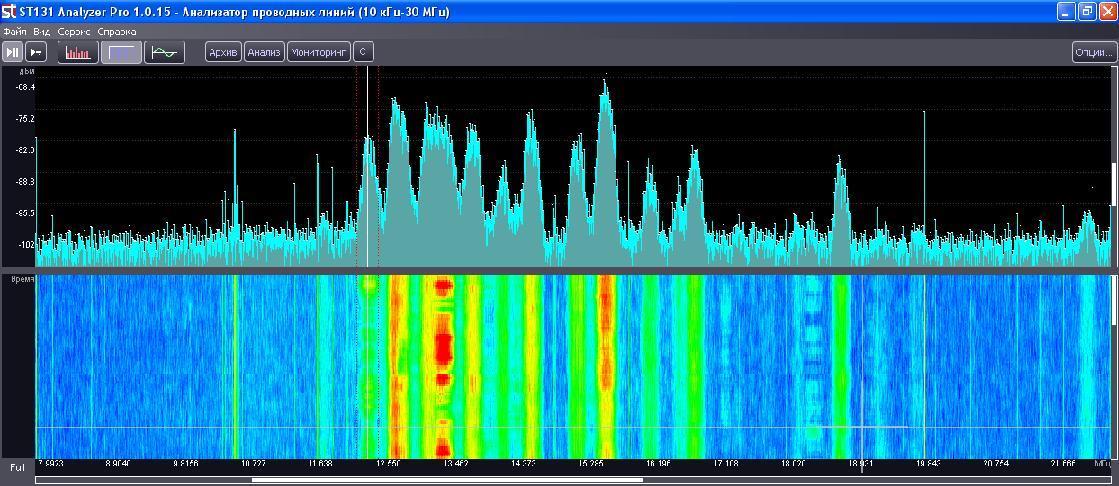

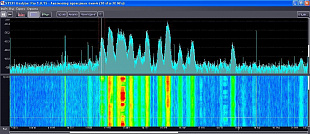

• Мгновенный спектральный или осциллографический анализ для всей полосы частот, в том числе спектральный анализ в зависимости от времени (водопад).
• Цифровое квадратурное гетеродинирование и цифровая фильтрация
• Векторный анализ сигнала ПЧ.
• Цифровая демодуляция в реальном времени
• Спектральный и осциллографический анализ демодулированного сигнала
• Потоковая запись в реальном времени на жесткий диск компьютера с возможностью дальнейшего воспроизведения и анализа.
• Регистрация нестационарных, импульсных и однократных радиосигналов малой длительности


ПАРАМЕТР

ВХОД

RF

IF

Диапазон частот, МГц

0.009-30

0.009-80

Разрядность АЦП, бит

14

Частота дискретизации, МГц

80

Максимальный уровень входного сигнала, дБм

минус 10

+6

Отображаемый уровень шумов, дБм (в режиме спектроанализатора)

минус 120

минус 100

Односигнальный динамический диапазон спектрального анализа, дБ

70

75

Интермодуляционные искажения  2 и 3пор, дБн, не более

минус 65

минус 67

Количество точек БПФ

32768

Точность измерения амплитуды, дБ

1

Полоса пропускания фильтра DDC, МГц

0.1         - 6.8

Количество точек БПФ DDC

от 4096

Отображаемый уровень шумов DDC, дБм, в полосе 10 кГц

минус 170

Шаг настройки DDC, Гц

0.1

Коэффициент децимации DDC

12-65535

Точность установки частоты

10-6

Скорость передачи USB порта, Мегабайт/сек

до 30

Габариты , мм

90X55X20

Комплектность поставки
1 МЦОС ST096 1
2 Flash носитель с ПО и инструкцией по эксплуатации 1
3 Flash носитель с DLL файлом (по согласованию) 1
