ST191 Комплекс радиомониторинга
- Приема и анализа радиосигналов в диапазоне частот 0.07-18ГГц.
- Анализа Wi Fi сетей
- Анализа базовых станций сотовой связи
Новое изделие
ST191 КОМПЛЕКС РАДИОМОНИТОРИНГА
- Приема и анализа радиосигналов в диапазоне частот 0.07-18ГГц.
- Анализа Wi Fi сетей
- Анализа базовых станций сотовой связи
Описание основных компонентов
Радиоприемное устройство
Радиоприемное устройство (РПУ) представляет собой прямоугольный конструктив из ударопрочного дюралюминия.
РПУ, в базовой комплектации, состоит из радиоприемного модуля с диапазоном частот 0.04 - 6ГГц
Дополнительные модули
-
СВЧ конвертор 6-18ГГц
-
Антенный коммутатор на четыре входа
-
Преселектор

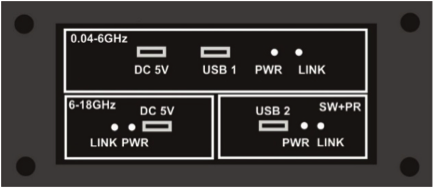

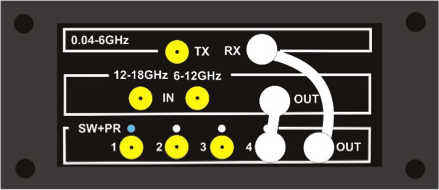

Передняя панель РПУ, в максимальной комплектации, разделена на три сектора в соответствии с вышеперечисленным разделением.
Задняя панель также разделена на три сектора аналогично передней панели. Соединение модулей РПУ осуществляется посредством входящих в комплект соединительных коаксиальных кабелей.

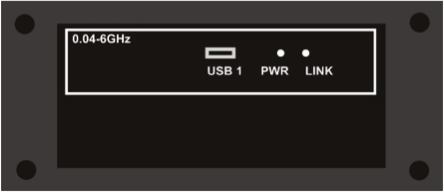

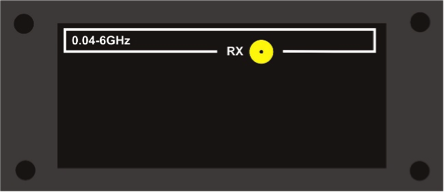

В минимальной комплектации РПУ представляет собой радиоприемный модуль с диапазоном частот 0.04 - 6ГГц (сектор “0.04-6GHz” на передней панели);
Радиоприемный модуль анализатора базовых станций и Wi Fi сетей “ST182”.
ST182R обеспечивает:
|
Программное обеспечение

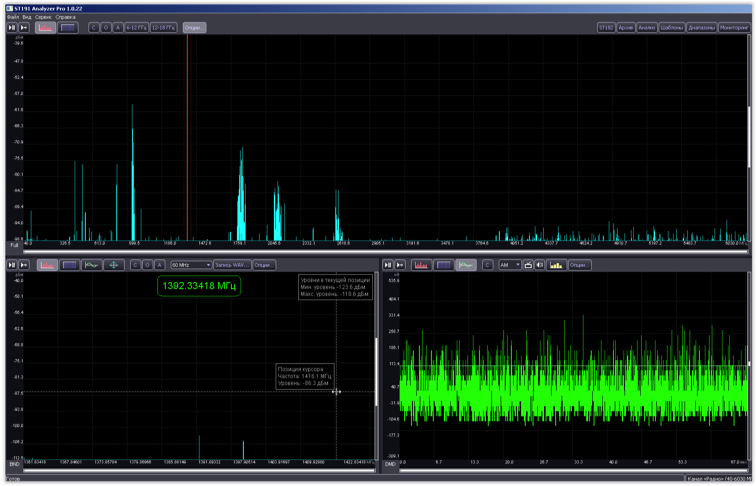

Основное окно программы разделено на три окна.
В верхнем окне отображаются данные всего диапазона частот (далее «ВЕСЬ ДИАПАЗОН»).
В нижнем левом окне – полоса, которая выбрана в верхнем окне (далее «ПОЛОСА»).
В нижнем правом – отображение демодулированных сигналов окна «ПОЛОСА» (далее ДЕМОДУЛЯЦИЯ).

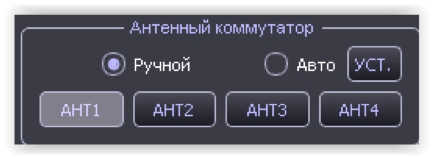

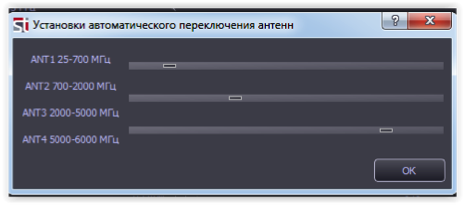

Антенный коммутатор Предусмотрено два режима коммутации: «ручной» и «автоматический». В ручном режиме, номер подключаемого входного разъема антенного коммутатора 1, 2, 3 и 4 соответствует номеру, выбранному в программе (ANT1, 2, 3 и 4). |
|
При выборе автоматического режима (Авто) обеспечивается последовательное подключение входных разъемов в зависимости от частотного диапазона, задаваемого в окне установок. | |

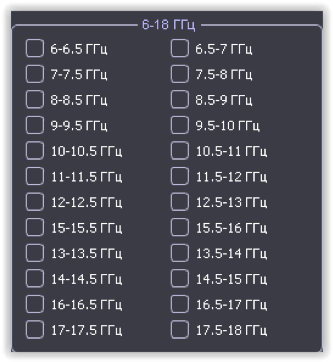

СВЧ – конвертор Предусмотрено два варианта отображения диапазона частот – детальный в полосе 500МГц и панорамный в диапазонах «6 - 12ГГц» и «12-18ГГц». |
|
«Водопад» Данная опция отображает изменение спектра сигнала во времени и представляет собой цветовую проекцию амплитуды сигнала на частотно-временную плоскость. Данный вид отображения помогает обнаружить и идентифицировать сигналы излучение которых различно по частоте и времени (например, сигналы с псевдослучайной перестройкой рабочей частоты ППРЧ). |
|

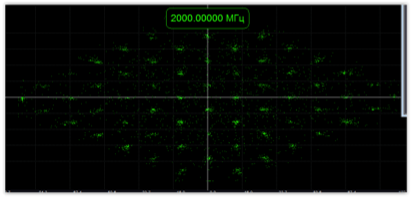

Векторный анализ Векторная диаграмма является представлением сигнала в полярных координатах на комплексной плоскости. Полученный модуль вектора отражает мгновенную амплитуду сигнала, а угол - текущее значение фазы. Анализ траектории движения вектора позволяет идентифицировать амплитудно-модулированные, фазомодулированные, сигналы многопозиционной фазовой и смешанной амплитудно-фазовой модуляции. К таким видам относятся, например, сигналы с такой модуляцией как AM, PSK, QAM. |
|

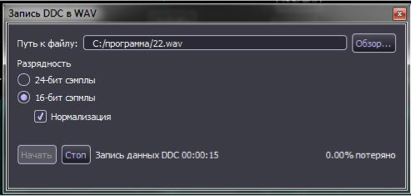

Запись сигналов в формате WAV Запись данных в данном формате обеспечивает возможность отложенного анализа сигналов с использованием, как специальных программ типа «Signals Analyzer» так или различного типа аудиоредактров. |
|

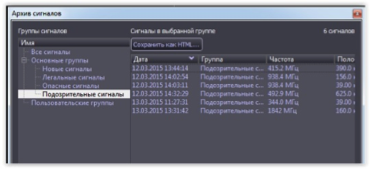

Архив Архив служит для сохранения информации о сигналах - создание базы данных. Данными для архива являются результаты работы в опциях «АНАЛИЗ» и «МОНИТОРИНГ». |
|

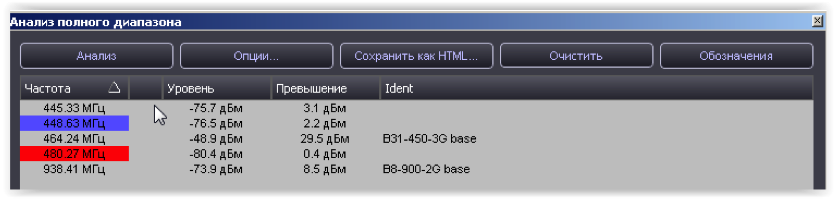

Анализ Анализ заключается в сравнении спектра, отображаемого на панели "ВЕСЬ ДИАПАЗОН", с пороговым значением заданным пользователем в режиме реального времени. Сигналы, превысившие данный порог формируют список сигналов. |
|

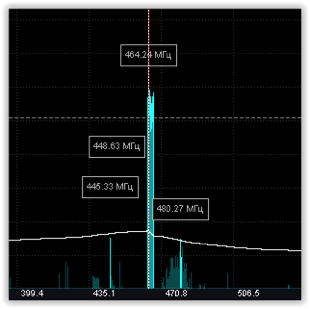

Нажатие на кнопку "Анализ" инициирует проведение однократного анализа спектра с появлением списка сигналов, превысивших заданный порог. Индикация спектра меняет свой вид: весь спектр становится полупрозрачным, а обнаруженные сигналы отображаются обычным образом с индикацией пиковой частоты. |
|

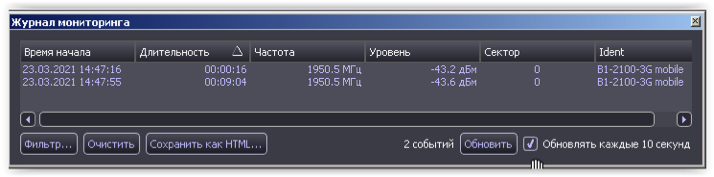

Мониторинг Данной опцией обеспечивается обнаружение сигналов в автономном режиме с созданием базы данных обнаруженных сигналов. |
|
Шаблоны Данная опция предназначена для создания одного или группы сигналов, которые нужно исключить из результатов использования АНАЛИЗА и МОНИТОРИНГА. Шаблон формируется заданием начальной и конечной частоты |
|

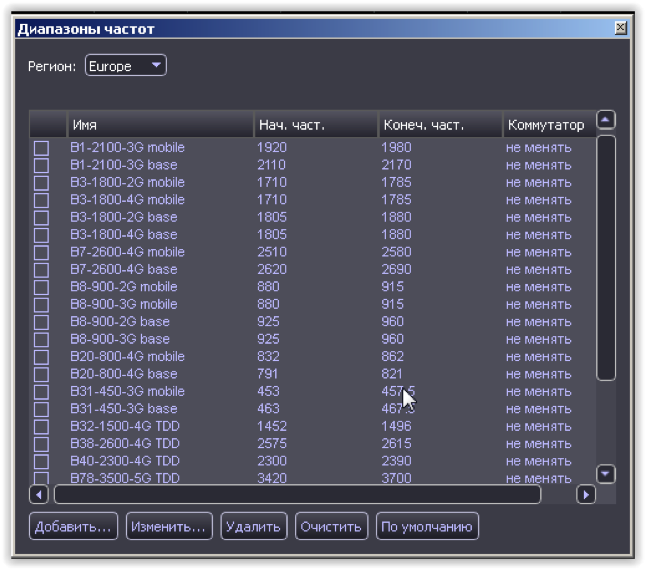

Диапазоны Эта опция предназначена для просмотра заранее установленных диапазонов частот. Установкой галочек можно выбрать полосы частот, относящиеся к стандартам сотовой связи и беспроводной передачи данных Обеспечена одновременная индикация выбранных стандартов/диапазонов в окне «Весь диапазон». |
|

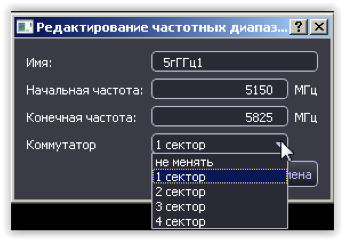

Кнопка «Добавить…» вызывает окно позволяющее создать строку с новым диапазоном. Кнопка «Изменить…», при выделении соответствующего диапазона, вызывает окно, позволяющее изменить параметры, включая возможность выбора входа антенного коммутатора. Первому входу присваивается название «Первый сектор» второму – второй.. Это позволяет, например, создать четырех секторную пеленгаторную систему |
|
РПУ «ST191.B» | |
Диапазон частот, ГГц | 0.04-6 |
Скорость сканирования, ГГц/сек при RWB=1кГц | 3 |
Максимальное разрешение по частоте, Гц | 10 |
Пороговая чувствительность
Динамический диапазон (шум/ точка компрессия 1дБ, в полосе 1Гц), дБ |
90 |
Полоса одновременного анализа, МГц | 60 |
Потребляемый ток, не более, А | 0.4 |
Интерфейс | USB |
Коммутатор+ преселектор «ST191.SW+PR» | |
Количество входов | 4 |
Подавление побочных каналов приема, дБ, не менее | 40 |
СВЧ конвертер «ST191.SHF» | |
Диапазон частот, ГГц | 6-18 |
Пороговая чувствительность, дБм | -80 |
Потребляемый ток, не более, мА | 0.35 |
ST181R | |
Диапазон частот базовых станций сотовой связи | B8 (2G 900), B3 (2G 1800), B2, B8 (3G 900), B1, B3 (4G1800), B7, B8 (4G 900), B20 (4G800)* |
Стандарт WiFi | 802.11 а,b,g, n |
Интерфейс | USB |
Габариты ST182R, без антенны, мм | 83X52x15 |
* - возможно изменение диапазонов частот под другие регионы |
Базовая комплектация | |
Радиоприемное устройство | |
Flash накопитель с ПО | |
Техническое описание и инструкция по эксплуатации | |
Дополнительная комплектация | |
Антенный коммутатор ST191SA | |
Преселектор ST191PR | |
СВЧ конвертор ST191SHF` | |
Анализатор базовых станций сотовой связи и Wi Fi сетей ST182 | |
ST191SW ST191PR и ST191SHF монтируются в корпус PПУ с соответствующим изменением панелей. ST182 является конструктивно независимым устройством. В зависимости от выбранной комплектации в поставку включаются необходимое количество кабелей и блоков питания. Для примера заказ РПУ в максимальной конфигурации: ST191.B+ST191.SHF+ ST191.WR +ST191.PR. |
