ST131.S “ПИРАНЬЯ II”
Отличия от предыдущей модели "ST131.N ПИРАНЬЯ II":
- Частотный диапазон первого канала «РАДИО» расширен до 6ГГц
- УВЧ Конвертор конструктивно размещен в основном блоке
- Модуль обеспечения напряжения смещения размещен в адаптере проводных линий.
- Питание от четырех Li pol аккумуляторов типа 16650.
- Подсветка клавиатуры
К основным типам СТС, на обнаружение которых ориентировано ST131.S, являются: СТС с передачей информации:
- по радиоканалу.
- в звуковом и ультразвуковом диапазоне частот.
- в инфракрасном диапазоне частот.
- по проводным линиям, включающие: силовые сети переменного тока, телефонные, коаксиальные и линии систем пожарной и охранной сигнализации.
Конструкция ST131.S предусматривает два основных режима работы:
- Переносной, используя возможности основного блока и дополнительные приспособления
- Стационарный с использованием оригинального программного обеспечения "ST131Analyzer.pro".

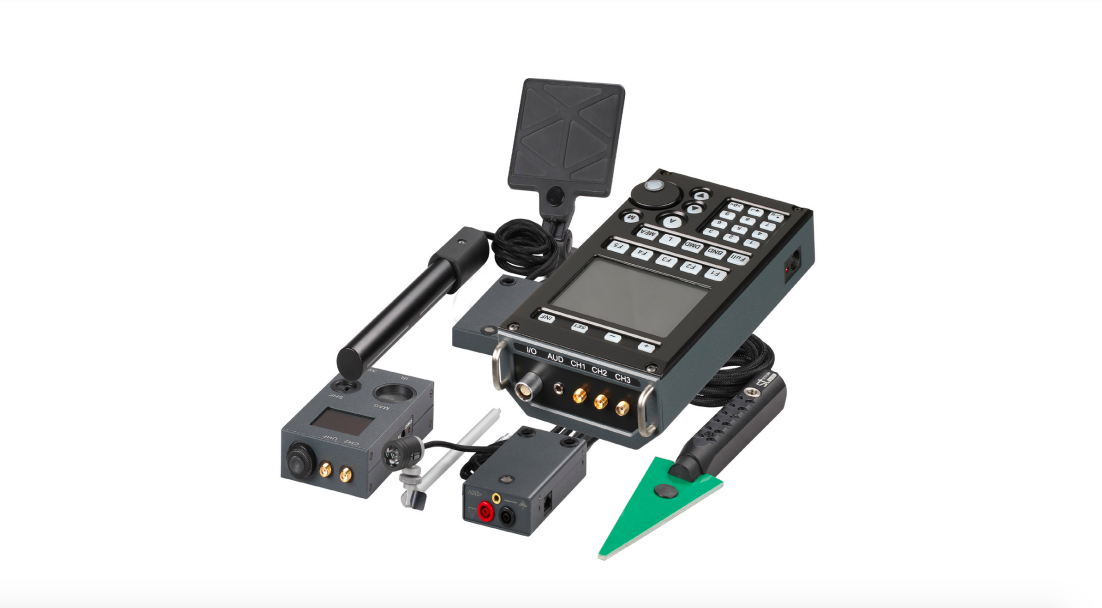

Компоненты
Основной блок |
|
Программное обеспечение
- Спектральный, осциллографический и векторный анализ, «водопад»
- Создание базы данных сигналов
- Мониторинг
- Потоковая запись сигналов
- Специальные алгоритмы обнаружения
- Передачу на ПК данных, сохраненных в основном блоке ST131.S.
АДАПТЕР ПРОВОДНЫХ ЛИНИЙ ST131.S.AWL ST131.S.AWL предназначен для подключения основного блока к проводным линиям различного назначения ST131.S.AWL представляет собой моноблок в котором конструктивно объединены:
|
|
РАДИОЧАСТОТНЫЙ АДАПТЕР ПРОВОДНЫХ ЛИНИЙ ST131.S. RAWLST131.S.RAWL предназначен для подключения основного блока к коаксиальным линиям. |
|
ST131.S.RAWL представляет собой моноблок c встроенными элементами защиты, предохраняющие от выхода из строя входные цепи основного блока.
|
УВЧ АНТЕННА ST131.S.UHF.AST131.UHF.A является пассивной широкополосной антенной |
КОНТРОЛЬНОЕ УСТРОЙСТВО "ST131.TESTST131.S.TEST предназначено для контроля работоспособности ST131.S ПИРАНЬЯ II Обеспечена проверка всех каналов обнаружения,причем, как непосредственно основного блока, так и входящих в комплект датчиков. |
|
ST131.S.TEST имеет шесть источников контрольных сигналов, соответствующих каналам обнаружения ST131.S и нелинейный элемент, предназначенный для проверки детектора нелинейных переходов. |
ДАТЧИК МАГНИТНОГО ПОЛЯ "ST131.MF"Датчик структурно состоит из ферритовой антенны и блока усиления."ST131.S.MF" работает в двух режимах: |
|
«МАГНИТОМЕТР». В этом режиме производятся измерения напряженности магнитного поля. |
|
«ГРАДИЕНТОМЕТР». В этом режиме измеряется разность напряженности полей в двух точках на магнитной оси расположенных симметрично относительно центра, что обеспечивает существенное ослабление удаленных мощных источников магнитного поля, а так - же других мешающих воздействий (акустических, виброакустических и др.). |
СВЧ АНТЕННА – ДЕТЕКТОР "ST131.SHFST131.S.SHF предназначена для детектирования сигналов в СВЧ диапазоне 6-18ГГц |
|
ST131.S.SHF состоит из конструктивно объединенных в одном корпусе логопериодической антенны и СВЧ детектора. |
ИНФРАКРАСНЫЙ ДАТЧИК "ST131.S.IRT.131.S.IR предназначен для обнаружения сигналов в инфракрасном диапазоне частот.В этом датчике конструктивно объединены оптическая система, приемный фотодиод и предварительный усилитель. Телескопический штатив предназначен для облегчения поиска ИК - передающих устройств установленных, например, на внешней стороне оконного проема в направлении «от окна». Поворотный механизм обеспечивает оперативную установку необходимого угла обзора в диапазоне до 180°. |
|
АКУСТИЧЕСКИЙ ДАТЧИК "ST131.S.A"Предназначен для приема акустических сигналов в звуковом и ультразвуковом диапазоне частот.
В этом датчике конструктивно объединены микрофон и усилитель |
КАНАЛЫ ОБНАРУЖЕНИЯ
КАНАЛ "РАДИО"
Осуществляет прием и последующую обработку радиосигналов в диапазоне 0.01–18000МГц.
КАНАЛ "ПРОВОДНОЙ"
В этом канале обеспечивается приём и последующая обработка сигналов передаваемых по проводным линиям различного назначения (силовые, телефонные, коаксиальные, вычислительных сетей, пожарной, охранной сигнализации и т.п.). Обеспечивается возможность подачи напряжения постоянного тока для активации устройств съема информации.
КАНАЛ "ОПТИЧЕСКИЙ"
В этом канале обеспечивается приём и последующая обработка излучений в оптическом диапазоне частот.
КАНАЛ "АКУСТОЭЛЕКТРИЧЕСКИЙ"
В этом канале обеспечивается прием сигналов в звуковом и ультразвуковом диапазоне частот. Ультразвуковой сигнал преобразуется в сигнал звуковой частоты посредством цифрового гетеродинирования. Для обнаружения побочного электромагнитного излучения создаваемого такими устройствами, как цифровой диктофон, сотовый телефон, смартфон и т.п. предназначен датчик магнитного поля "ST131.MF".
РЕЖИМЫ ПОДРЕЖИМЫ И ОПЦИИ
В ST131.S реализовано:
ТРИ РЕЖИМА: «ВЕСЬ ДИАПАЗОН», «ПОЛОСА», «ДЕМОДУЛЯЦИЯ».
ЧЕТЫРЕ ПОДРЕЖИМА: «ШКАЛА», «АВТОМАТИЧЕСКИЙ АНАЛИЗ», «ПАМЯТЬ и «ИЗМЕРЕНИЯ».
ПЯТЬ ОПЦИЙ: «ОСЦИЛЛОГРАФ», «ВОДОПАД», «ШАБЛОН», «ЦИФРА» и «ДЕТЕКТОР НЕЛИНЕЙНЫХ ПЕРЕХОДОВ В ПРОВОДНЫХ ЛИНИЯХ».
ВОЗМОЖНОСТИ ОСНОВНОГО БЛОКА ПО РАБОТЕ С СИГНАЛАМИ

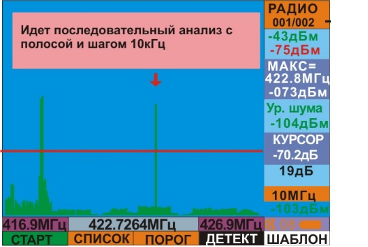

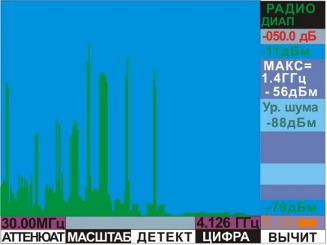

Работа во всем диапазоне частот | |

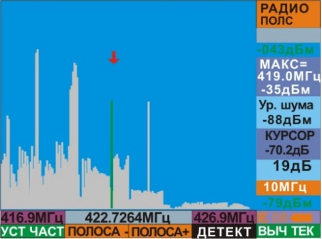

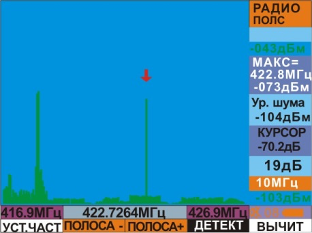

Детальный анализ сигналов в заданной полосе Звуковой контроля демодулированного сигнала |
|

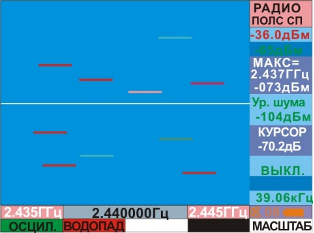

Опция «Водопад» |
|

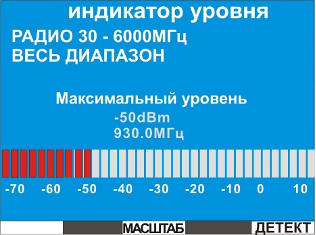

Многосегментная шкала уровня сигнала |
|
Автоматическое обнаружение сигналов с созданием базы данных |
|

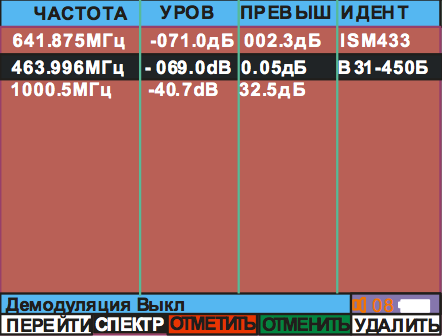

Создание списков обнаруженных сигналов вавтоматическом и ручном режим Перенос базы данных на ПК |
|
Мгновенный и детальный шаблон Детальный шаблон автоматически адапитруется для любой полосы анализа |
|

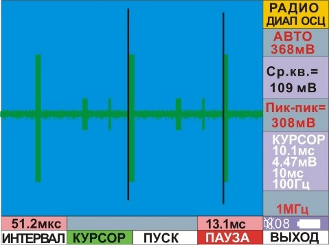

Анализ сигналов в частотной и временной области Проведение абсолютных и относительных измерений с использованием курсорных линий |
|

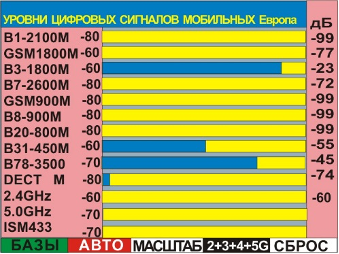

Индикатор уровня сигналов сотовой связи и беспроводной передачи данных Индикатор уровня базовых станций |
|

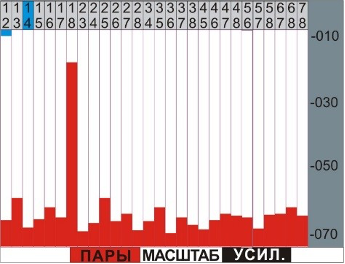

Автоматический и ручной анализ пар ETHERNET кабеля |
|

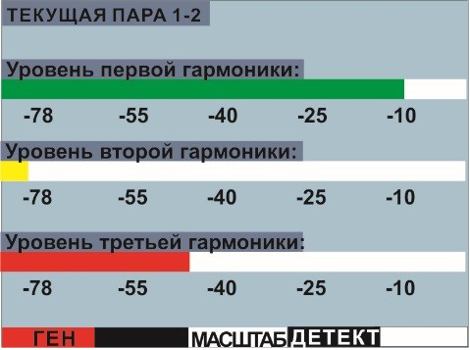

Детектор нелинейных переходов (только для ST131N) |
ОБНОВЛЕНИЕ ПРОШИВКИ ОСНОВНОГО БЛОКА Обновление прошивки осуществляется с помощью USB соединения основного блока с ПК и выбору новой версии прошивки на сайте производителя. Процесс загрузки происходит в автоматическом режиме. |
|
ОСНОВНОЙ БЛОК | |
Модуль цифровой обработки сигналов | |
Диапазон частот одновременной обработки, МГц | 0.01-30 |
Разрядность АЦП | 10, 14 и 16 |
Количество точек БПФ |
32768 (с программным обеспечением) 512 (для основного блока) |
Полоса пропускания фильтра DDC, МГц | 0.0005-10МГц |
Демодуляторы | АМ, FM, SSB |
Детекторы | Среднеквадратичный, пиковый квазипиковый |
Вход CH1 | |
Диапазон частот, кГц | 0.01-125 |
Отображаемый уровень шумов во всем диапазоне, дБм, не хуже | минус 105 (140 для ПО) |
Отображаемый уровень шумов в полосе 1кГц, дБм, не хуже | минус 120 |
Вход CH2 | |
Диапазон частот, МГц | 0.01-30 |
Отображаемый уровень шумов в диапазоне, дБм, не хуже | минус 110 (130 для ПО) |
Вход CH3 | |
Диапазон частот, МГц | 30-6000 |
Отображаемый уровень шумов, дБм - весь диапазон - в полосе 1кГц |
минус 90 (100 для ПО) минус 110 |
Скорость анализа, не менее, ГГц/сек | 10 |
Значение ослабления входного аттенюатора, дБ | 0 - 30 с шагом 5 |
Габариты, мм | 190x97x50 |
Индикация | 3.5” 240x320, 262144цв. |
Интерфейс | USB2.0 |
Потребляемый ток, А | 0.4-1.5 |
Источник питания | 4 аккумулятора 16650 |
Комплектность поставки | |
Базовый комплект | |
Подставка основного блока | 1 |
Наплечный ремень подставки основного блока | 1 |
Блок питания | 1 |
Кабель USB | 1 |
USB флеш – накопитель с ПО | 1 |
Li Pol аккумулятор типа 16650 | 4 |
Техническое описание и инструкция по эксплуатации | 1 |
Дополнительная комплектация | |
UHF антенна «ST131.S.UHF.A» |
|
Адаптер проводных линий «ST131.S.AWL»+ комплект щупов + насадки «Крокодил» +провод «Земля» +насадка «220В» (2шт)+ батарея 12В MN21 (2шт) |
|
СВЧ антенна – детектор «ST131.S.SHF» |
|
Тренога |
|
Головные телефоны |
|
Инфракрасный датчик «ST131.S.IR» |
|
Датчик магнитного поля «ST131.S.MF» |
|
Акустический датчик "ST131.S.A" | |
Контрольное устройство «ST131.S.TEST» |
|
Телескопическая антенна |
|
Радиочастотный адаптер проводных линий «ST131.S.RAWL» + переходники «F – BNC» и «F – SMA» |
|
|
|
