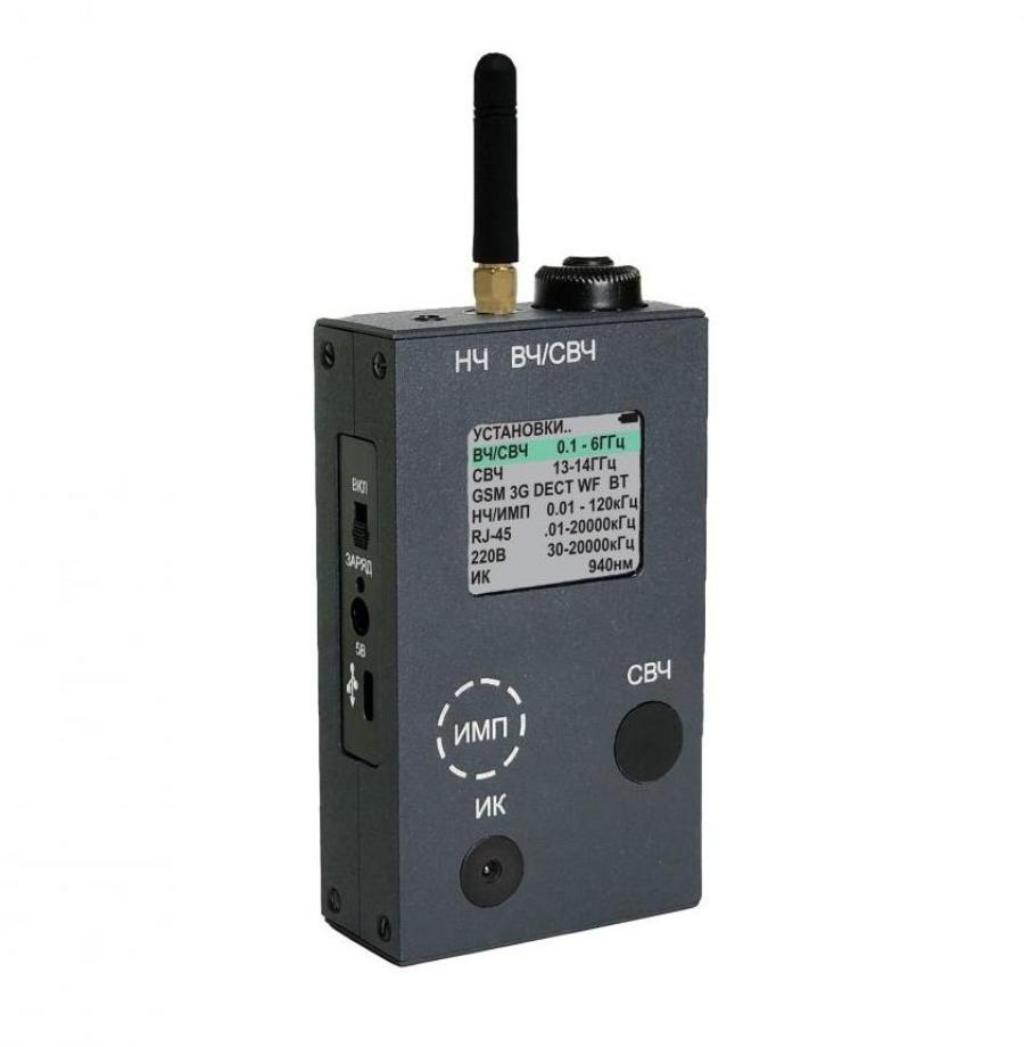

ST122 предназначен для имитации:
  • Каналов передачи информации, используемыех специальными техническими средствами негласного получения информации (СТС НПИ)
  • Нелинейного эффекта при подключении к проводным линиям СТС НПИ
  • Побочного электромагнитного излучения СТС НПИ
Область использования
  • Обучение
  • Проведение лабораторных испытаний и измерений
  • Контроль работоспособности поисковых приборов и устройств
ST122 обеспечивает генерацию:

  • Радиосигналов с произвольно выбираемыми значениями частот в диапазоне 100 - 6000МГц, регулируемой выходной мощностью, АМ, ЧМ и ЧМн модуляцией , методом передачи ППРЧ, ШПС и СКП
  • СВЧ сигналов в диапазоне 13-14ГГц
  • Сигналов, имитирующих цифровые стандарты передачи данных (GSM 2,3,4G, DECT, BLUETOOTH и WLAN)
  • НЧ и ВЧ сигналов в сеть 220В и слаботочные линии
  • ИК сигнала с модуляцией НЧ сигналом и выбором поднесущей частоты
  • Звуковых и ультразвуковых сигналов, как с произвольно выбираемыми значениями частот, так и с частотами, соответствующим значениям октавных и трехоктавным фильтров. Обеспечено непосредственное подключение динамического излучателя к выходному разъему ST122
  • Низкочастотного магнитного поля имитирующего ПЭМИ РЭА (диктофонов, смартфонов и т.п.)

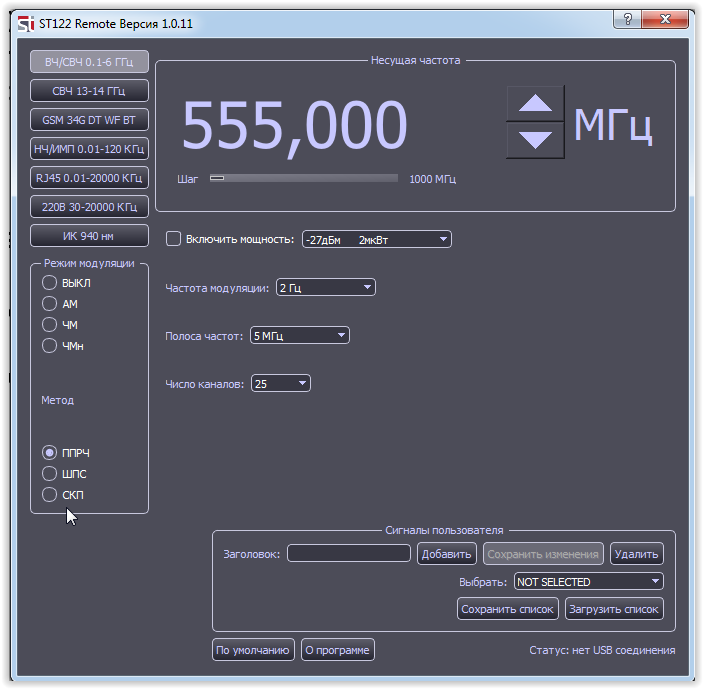

Обеспечено управление ST122 с Windows совместимого ПК с использованием специального  программного обеспечения «ST122.Remote» c возможностью создания своей базы данных сигналов

soft

Обновление прошивки через internet

Технические характеристики

Выход "ВЧ-СВЧ"
Диапазон частот, МГц 100-6000
Шаг перестройки частоты, кГц 10, 100, 1000, 10000, 100000
Уровень сигнала, дБм минус 27 – плюс 20
Вид модуляции
 АМ, ЧМ, ЧМн
Метод передачи
 ППРЧ, СКП. ШПС
Диапазон перестройки ППРЧ, МГц 1, 5, 10, 20, 50, 100
Количество каналов ППРЧ 10, 25, 50
Полоса ШПС, МГц
0.3, 0.5, 1, 2, 4
Время передачи сигнала СКП, сек 0.0001- 99
Время накопления СКП, сек 0.01-5999
Имитируемые стандарты передачи данных CDMA, GSM, 3G, 4G, DECT, WLAN и
BLUETOOTH

 Источник СВЧ излучения "СВЧ"
 Диапазон частот, ГГц                                                                                                                       14-14.5
 Модуляция                                                                                                                                        ИКМ
 Подводимая к антенне мощность, дБм                                                                                          10

Выход "RJ-45"
Диапазон частот, кГц 0.01-20000
Максимальная амплитуда сигнала, среднеквадр,  В 0.5
Вид модуляции АМ, ЧМ, ШИМ
Частота следования импульсов, Гц 1,10, 20, 50, 100
Скважность 1, 5,10, 20

Выход "220В"
Диапазон частот, кГц 30-20000
Максимальная амплитуда сигнала, В 1
Максимально допустимое напряжения на входе, В 380
Модуляция                                   ЧМ, ШИМ

Источник инфракрасного излучения “ИК”
Длина волны, нм
 940
Диапазон частот поднесущей, кГц 0.01- 5000
Выходная оптическая мощность, мВт 0.5
Вид модуляции АМ, ЧМ, ШИМ

Выход "НЧ"
Диапазон частот, кГц 0.01-120
Выбор частот произвольный, октавные и трехоктавные
Максимальная выходная мощность, Вт 0.3
Минимальное сопротивление нагрузки, Ом 8
Модуляция АМ, ЧМ, ШИМ

Источник магнитного поля "ИМП"
Эквивалентный магнитный момент источника магнитного поля на частоте 1кГц, А*м2 2*10-4

 Интерфейс                                  USB

Источник питания встроенный Li pol аккумулятор, 1.8А/ч         Блок питания 5В 2А
Габариты, мм
Основной блок (без атенны) 		111.5X62.2X27
 Упаковка                             235X220X75
Комплектность поставки
1. Основной блок
1
2. ВЧ антенна 1
3 СВЧ антенна 2.5/5ГГц  1
4. Кабель "220В" 1
5. Кабель "RJ-45" 1
6. Кабель "3/RJ-45" 1
7. Кабель "USB" 1
8. Выносной динамик 1
9. Блок питания/зарядное устройство 1
10. Flash накопитель с программным обеспечением и
инструкцией по эксплуатации   		1
