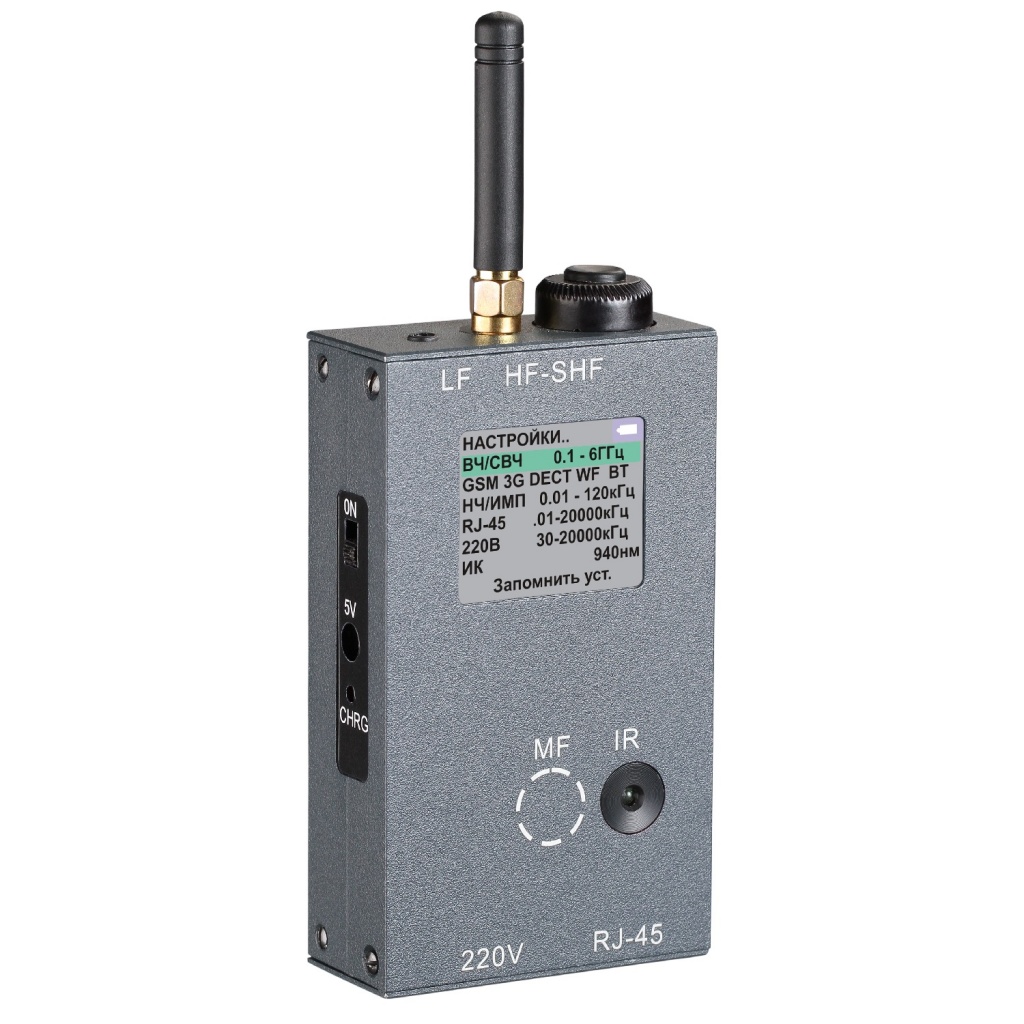

ST121
ST121 предназначен для имитации:
  • Каналов передачи информации, используемыех специальными техническими средствами негласного получения информации (СТС НПИ)
  • Нелинейного эффекта при подключении к проводным линиям СТС НПИ
  • Побочного электромагнитного излучения СТС НПИ
Область использования
  • Обучение
  • Проведение лабораторных испытаний и измерений
  • Контроль работоспособности поисковых приборов и устройств


ST121 обеспечивает генерацию:

  • Радиосигналов с произвольно выбираемыми значениями частот в диапазоне 100 - 6000МГц, регулируемой выходной мощностью, АМ и ЧМ модуляцией , сигналов с ППРЧ, ШПС и СКП
  • Сигналов, имитирующих цифровые стандарты передачи данных (GSM, DECT, BLUETOOTH и WLAN)
  • НЧ и ВЧ сигналов в сеть 220В и слаботочные линии
  • ИК сигнала с модуляцией НЧ сигналом и выбором поднесущей частоты

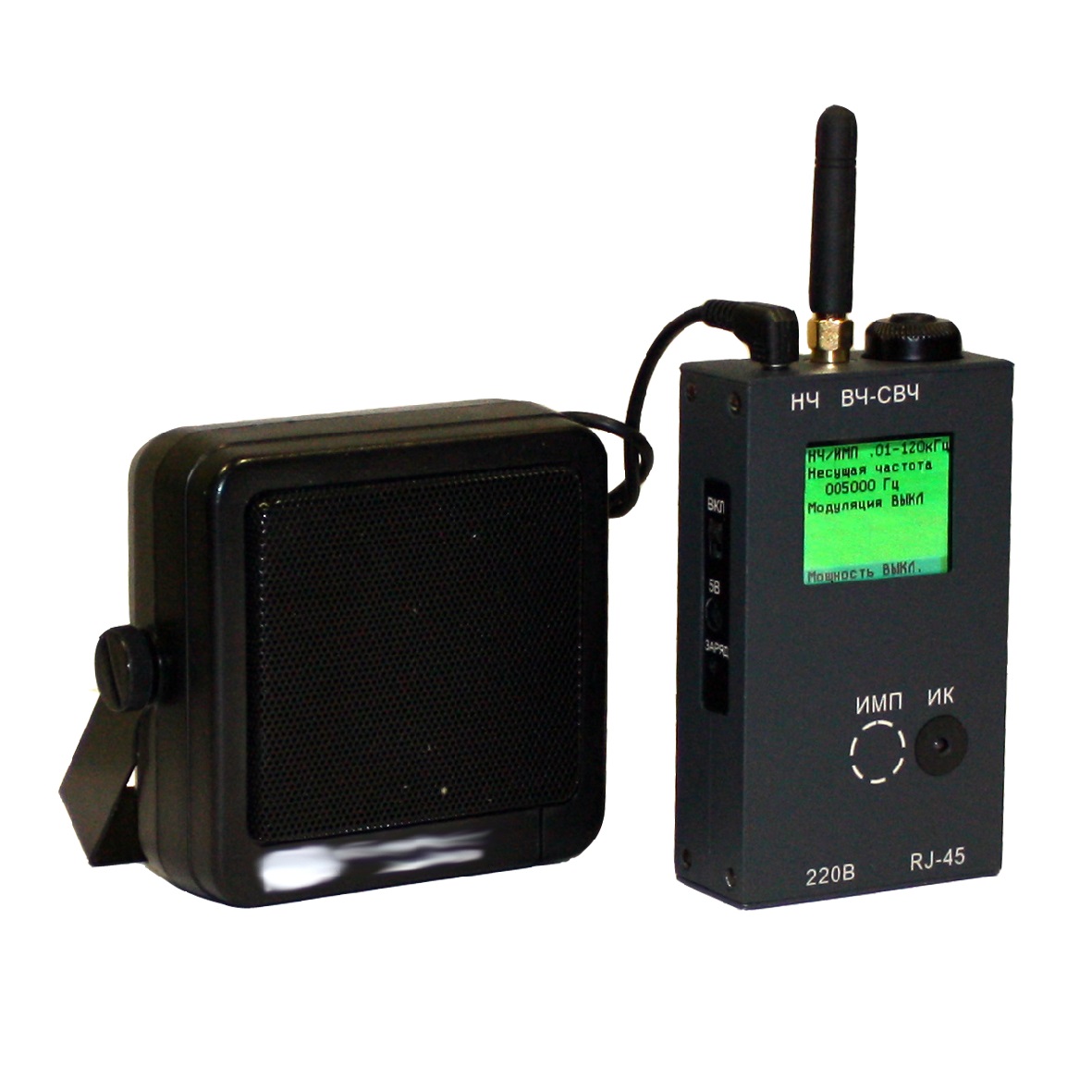

  • Звуковых и ультразвуковых сигналов, как с произвольно выбираемыми значениями частот, так и с частотами, соответствующим значениям октавных и трехоктавным фильтров. Обеспечено непосредственное подключение динамического излучателя к выходному разъему ST121
  • Низкочастотного магнитного поля




Технические характеристики

Выход "ВЧ-СВЧ"
Диапазон частот, МГц 100-6000
Шаг перестройки частоты, кГц 10, 100, 1000, 10000, 100000
Уровень сигнала, дБм минус 42 – плюс 14
Вид модуляции
амплитудная, частотная
Метод передачи
ППРЧ, СКП. ШПС
Диапазон перестройки ППРЧ, МГц 1, 6, 10, 20, 50, 100
Количество каналов ППРЧ 25, 50, 125, 250
Полоса ШПС, МГц
0.5, 1, 2, 4, 8
Полоса СКП, МГц 8
Время передачи сигнала, сек 0.0001- 99
Время накопления, сек 0.01-5999
Имитируемые стандарты передачи данных GSM, 3G, DECT, WLAN, BLUETOOTH

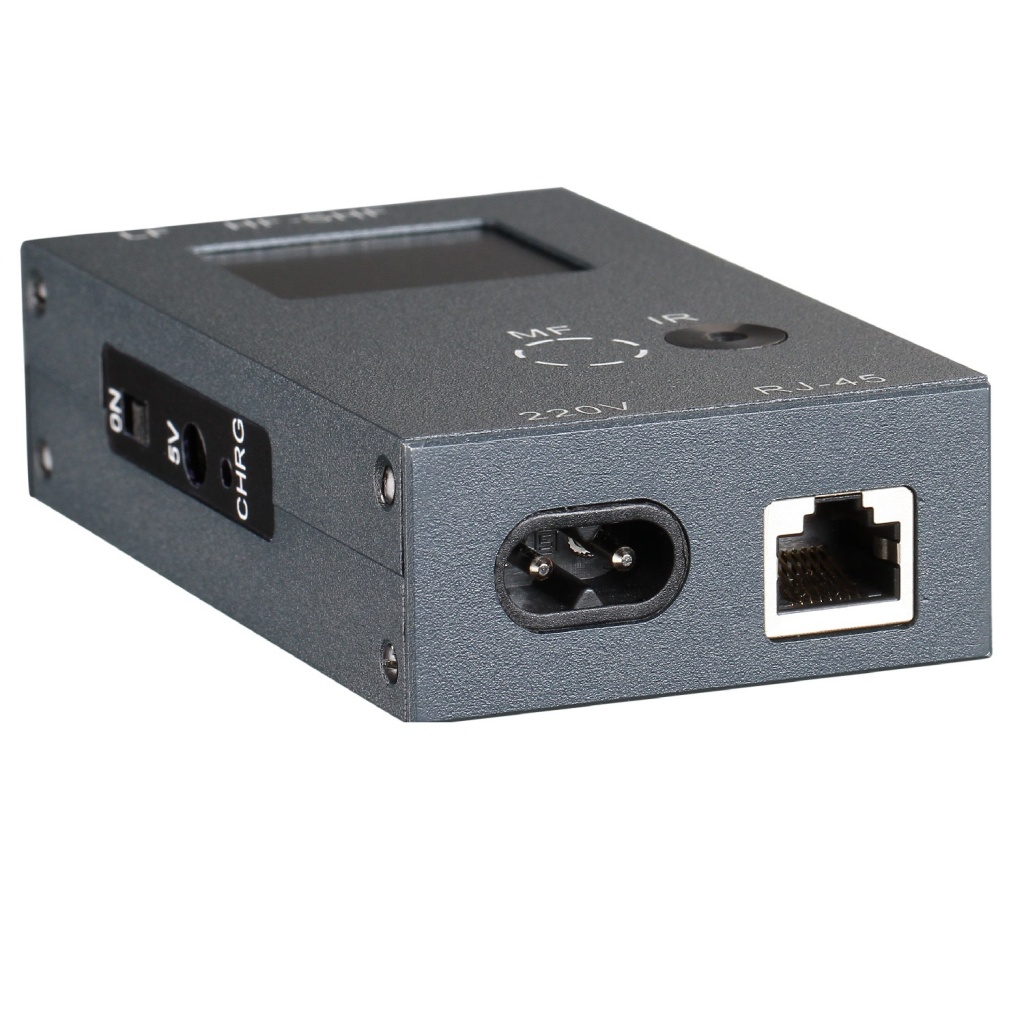

Выход "RJ-45"
Диапазон частот, кГц 0.01-20000
Максимальная амплитуда сигнала, В 3.5
Вид модуляции амплитудная, частотная, широтно-импульсная
Частота следования импульсов, Гц 1,10, 40, 100
Скважность 1,5, 10
Выход "220"
Диапазон частот, кГц 30-20000
Максимальная амплитуда сигнала, В 3.5
Максимально допустимое напряжения на входе, В 380
Модуляция частотная, широтно- импульсная
Источник инфракрасного излучения “ИК”
Длина волны, нМ
940
Диапазон частот поднесущей, кГц 0.01- 5000
Выходная оптическая мощность, мВт 0.5
Вид модуляции амплитудная, частотная, широтно- импульсная
Выход "НЧ"
Диапазон частот, кГц 0.01-120
Выбор частот произвольный, октавные и трехоктавные
Максимальная выходная мощность, Вт 0.7
Минимальное сопротивление нагрузки, Ом 8
Модуляция амплитудная. частотная, широтно - импульсная
Источник магнитного поля
Эквивалентный магнитный момент источника
магнитного поля на частоте 1кГц, А*м2
2*10-4
Источник питания встроенный Li pol аккумулятор, 2.2А/ч         Блок питания 220В
Габариты, мм 110X60X28
Комплектность поставки
1. Основной блок
1
2. ВЧ антенна 1
3. Кабель "220В" 1
4. Кабель "RJ-45" 1
5. Кабель "3/RJ-45" 1
6. Блок питания/зарядное устройство 1
