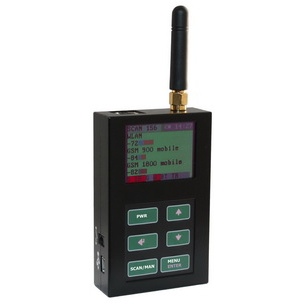

ST 165 Селективный обнаружитель цифровых радиопередающих устройств

ST 165 Селективный обнаружитель цифровых радиопередающих устройств

ST 165 предназначен для обнаружения и идентификации передающих устройств стандартов сотовой связи и беспроводной передачи данных.

Основные улучшения ST 165 по сравнению с предыдущей моделью ST 062 состоят в следующем:

  • Настройка на «местный» 3G диапазон непосредственно пользователем.
  • Отключение встроенного Li-Pol аккумулятора при длительном хранении изделия.
  • Обновленное программное обеспечение
Стандарты
Устройства
CDMA 450, GSM 900, 1800, UMTS (3G) Телефоны и модемы сотовой связи CDMA,GSM и 3G
WI FI WI FI и беспроводные 2.4ГГц видеокамеры
BLUETOOTH BLUETOOTH гарнитуры
DECT Телефоны минисотовой связи

ДОПОЛНИТЕЛЬНО индицируется уровень сигналов БАЗОВЫХ СТАНЦИЙ и интенсивность обмена данными.

По принципу действия ST 165 представляет собой приемник прямого преобразования с цифровым управлением и выводом информации на цветной OLED дисплей.

Обнаружение сигналов осуществляется последовательным просмотром частотных диапазонов обнаруживаемых стандартов передачи данных. Порог обнаружения и количество просматриваемых диапазонов выбирается пользователем.


АВТОМАТИЧЕСКИЙ РЕЖИМ

Предназначен для обнаружение сигналов по заданному порогу и сохранение в ПРОТОКОЛЕ СОБЫТИЙ.

1
Выбранный режим работы
2
Индикация отсутствия разрешения записи в ПРОТОКОЛ СОБЫТИЙ. При разрешении сменится на счетчик вида: «000».
3
Численная индикация уровня сигнала в дБ.
4
9 – GSM 900
18 - GSM 1800
3G - 3G (UMTS)
W - WIFI (WLAN)
BT - BLUETOOTH
DT - DECT
24 - отличные от WLAN и BLUETOOTH устройства работающие в диапазоне 2.4 ГГЦ (например, беспроводные видеокамеры, СВЧ печи)

Строка в нижней части дисплея, отображает сокращенные названия выбранных пользователем для работы стандартов цифровой передачи данных. Предусмотрена работа по расписанию.


РУЧНОЙ РЕЖИМ

Индикация уровня сигнала + временная диаграмма + уровень базовых станций.

1
Индикация просмотра сигналов только МОБИЛЬНЫХ устройств. При выборе просмотра БАЗОВЫХ СТАНЦИЙ будет индицироваться знак «Б».

ПРОСМОТР ПРОТОКОЛА

Предназначен для просмотра протокола событий произошедших в результате работы изделия в АВТОМАТИЧЕСКОМ РЕЖИМЕ. Индицируется время наступления события, его длительность, тип события, уровень сигнала. 30 банков по 999 событий.

1
Номер просматриваемого банка/количество задействованных банков
2
Номер просматриваемого события/количество событий в банке
3
Численная индикация уровня сигнала в дБ.
4
Обнаруженный стандарт

ДОПОЛНИТЕЛЬНО

  • Встроенное реле
  • (контакты выведены на внешний разъем). Предусмотрено использование контактов для включения/ выключения устройств подавления или дополнительных устройств индикации
  • Внешний разъем для подключения дополнительных антенно-усилительных модулей.

Специальное программное обеспечение "ST165 ANALYSER" позволяет:

  • управлять работой изделия, как непосредственно с ПК через USB порт или через сеть Ehernet
  • создавать базу данных событий;

  • Обновять программного обеспечения основного блока через Internet.
  • Это позволяет, например, оперативно дополнять или изменять значения частот, соответствующие заданным стандартам, в зависимости от региона использования ST 165.
Технические характеристики
Диапазон частот, МГц
453-468 (Совместно с ST165.CDMA)
880-915, 925-960,  1710-1785,
1805-1900, 1920-1980, 2110- 2170,
2400-2485
Диапазон уровней отображаемого сигнала, дБм
880-960
1705-1760
1880-2030
2400-2485
-75 – +10
-70 – +10
-80 – +10
-70 – +10
Диапазон установки порога срабатывания, дБ
60
Ослабление внеполосных сигналов, не хуже, дБ
50
Внутренний источник питания Li-pol акк. батарея 3.6В
Индикация цветной OLED 160X128
Потребляемый ток, мА, не более
300
Габариты основного блока, мм 90x54x21
Базовая комплектация поставки
Основной блок 1
ВЧ антенна 1
Кабель USB 1
Зарядное устройство/блок питания 1
Flash накопитель с инструкцией по эксплуатации и программным обеспечением 1
Дополнительная комплектация поставки
CDMAантенна «ST165.CDMA» 1
