ST 152
ST 152 предназначен для обнаружения и локализации радиоизлучающих специальных технических средств (РСТС) негласного получения информации.
- Одновременный контроль от 1 до 32 локальных зон
- Передача информации на пост контроля по радиоканалу
- Высокоскоростной сканирующий приемник и широкополосной детектор поля
- Диапазон частот 0.07 - 6 ГГц
- Не требует прокладки проводных линий
- радиомикрофоны;
- телефонные радиоретрансляторы;
- радиостетоскопы;
- скрытые видеокамеры с передачей информации по радиоканалу;
- несанкционированно включенные радиостанции и радиотелефоны;

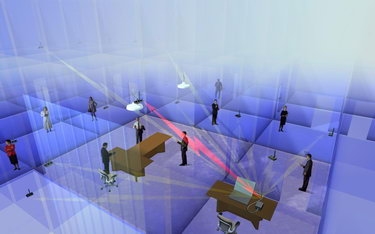

ST 152 состоит из УДАЛЕННЫХ МОДУЛЕЙ (в дальнейшем М), размещаемых на месте предполагаемого использования PCTC и БАЗОВОГО МОДУЛЯ (БППМ), подключаемого к ПК. Информация от М, по радиоканалу передается на БППМ и далее, через USB-порт, на ПК со специальным программным обеспечением. Дальность радиообмена составляет до 100м в зданиях (цифра может существенно меняться в зависимости от конструкции здания, помеховой обстановки и частоты радиомодема) и 500м на открытом пространстве.
М структурно состоит из скоростного сканирующего приемника (70-1200МГц), широкополосного детектора поля (900-6000МГц), блока управления, радиомодема и источника питания. Применение сканирующего приемника в самом "зашумленном" частотном диапазоне, за счет частотной селекции сигналов, позволило обеспечить работу комплекса в условиях большого уровня электромагнитного фона и обеспечить эффективную работу широкополосного детектора в диапазоне выше 1.2 ГГц.
Один М обеспечивает локальную зону радиоконтроля, ограниченную чувствительностью сканирующего приемника и детектора поля М. Увеличение общей зоны радиоконтроля обеспечивается установкой дополнительных М. На экране монитора обеспечена индикация тревоги, уровня сигнала, протоколов передачи данных (GSM, DECT, BLUETOOTH и WLAN), спектра сигнала (в диапазоне 70 - 1200МГц) и служебная информация. Ведется протокол событий. Предусмотрены расширенные установки для оптимизации работы комплекса.
| Технические характеристики | |
| УДАЛЕННЫЙ МОДУЛЬ | |
| Сканирующий приемник | |
| Диапазон частот, МГц | 70-1200 |
| Чувствительность по входу, мВ |
100-900 МГц - <0.1
900-1200 МГц - <0.25 |
| Скорость сканирования, ГГц/сек | 3 |
| Полоса пропускания фильтра основной селекции, кГц | 600 |
| Широкополосной детектор поля | |
| Диапазон частот, МГц | 900-6000 |
| Чувствительность по входу, мВ |
1200-3000 МГц - <2
3000-4000 МГц - <4 |
| Напряжение питания, В | 3.6В (LiON аккумулятор) 220В (блок питания) |
| Потребляемый ток, мА |
в режиме ожидания - 0.1
в рабочем режиме - 36 |
| Габариты, без антенн, мм | 85x53x21 |
| Радиомодем | |
| Частота, МГц | 433/868/915 |
| Максимальная выходная мощность,dBm | 12 |
| Скорость передачи, bps | 19200 |
| Чувствительность приемника, dBm | -113 |
| Скважность включения передатчика | 3-30 |
| Длительность радиоимпульса, мс | 10-200 |
| Комплектность поставки | |
| 1. Удаленный модуль (М)* | 1-32* |
| 2. Базовый приемопередающий модуль (БППМ) | 1 |
| 3. Мини диск с специальным программным обеспечением (ПО) | 1 |
| 4. Соединительный кабель для БППМ | 1 |
| 5. Приемопередающая антенна для БППМ | 1 |
| 6. Приемопередающая антенна для М | 1-32* |
| 7. Приемная антенна детектора поля М | 1-32* |
| 8. Приемная антенна сканирующего приемника для М | 1-32* |
| 9. Блок питания М | 1-32* |
| * в зависимости от количества М | |
