ST 131/ST131N «ПИРАНЬЯ-II»
Отличием ST131«ПИРАНЬЯ II» от ST131N является наличие в ST131N опции детектора нелинейных переходов в проводных линиях. Внешне отличия заключаются в наличии у ST131N дополнительного разъема SMAна передней панели основного блока и дополнительного четвертого провода у адаптера проводных линий (ST131AWL.N).
- СТС с передачей информации по радиоканалу. К ним прежде всего относят:
- Радиомикрофоны, включая устройства с накоплением информации и с псевдослучайной перестройкой частоты.
- Телефонные радиоретрансляторы;
- Радиостетоскопы;
- Беспроводные видеокамеры;
- Несанкционированно используемые сотовые телефоны и модемы стандартов GSM, 3G, DECT, а так же устройства с цифровыми каналами передачи данных стандартов WLAN, BLUETOOTH и WiMax.
- CТС имеющие в своем составе устройства пространственного высокочастотного облучения;
- радиомаяки для слежения за перемещением объектов.
- СТС, использующие для передачи информации силовые линии сети переменного тока, абонентские телефонные линии, линии систем пожарной и охранной сигнализации.
- СТС с передачей информации в инфракрасном диапазоне частот.
- СТС с передачей информации в звуковом и ультразвуковом диапазоне частот.
Конструкция ST131/ST131N предусматривает два основных режима работы:

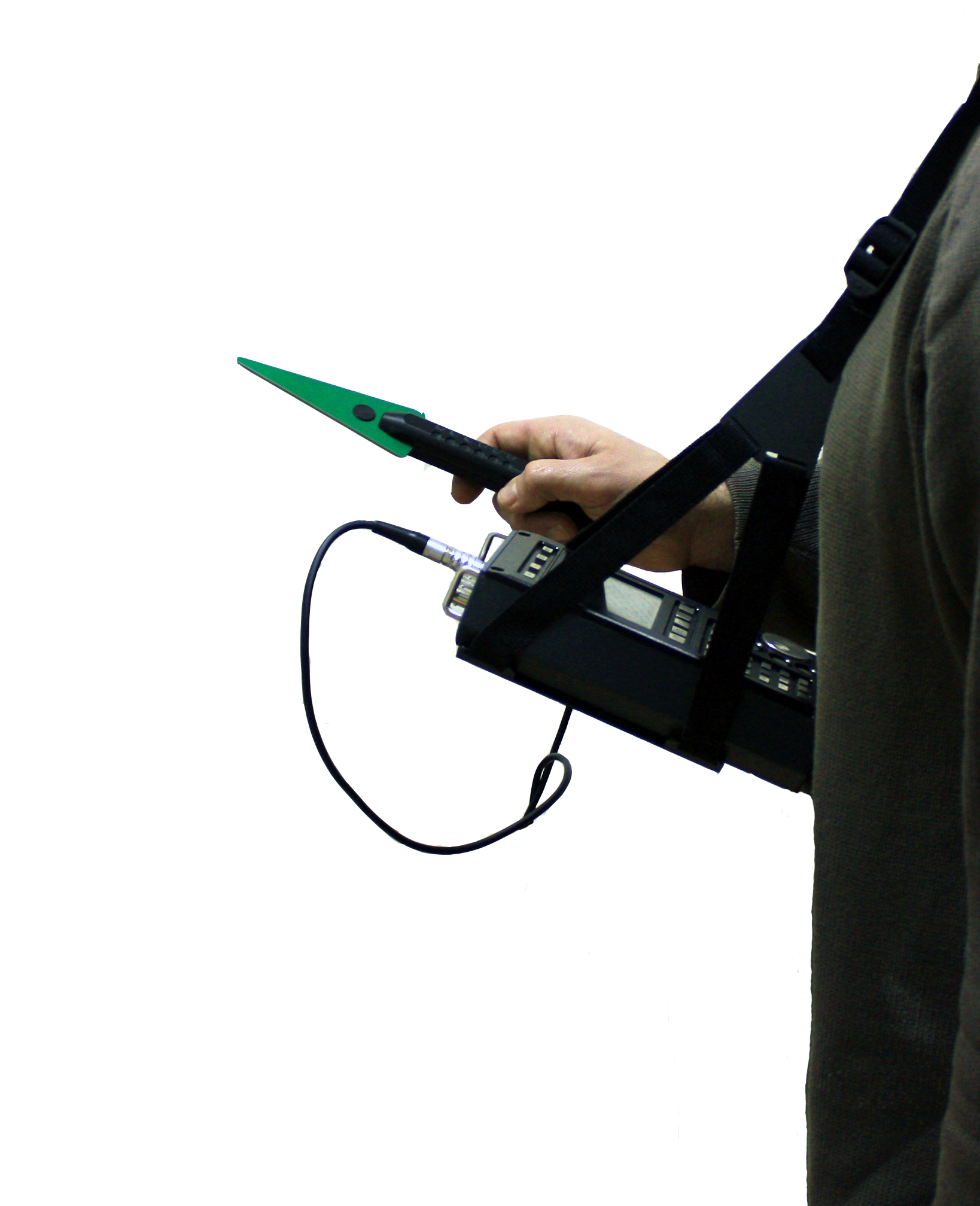

- Переносной, используя возможности основного блока и дополнительные приспособления
- Стационарный с использованием оригинального программного обеспечения "ST131Analyzer.pro".
|
|

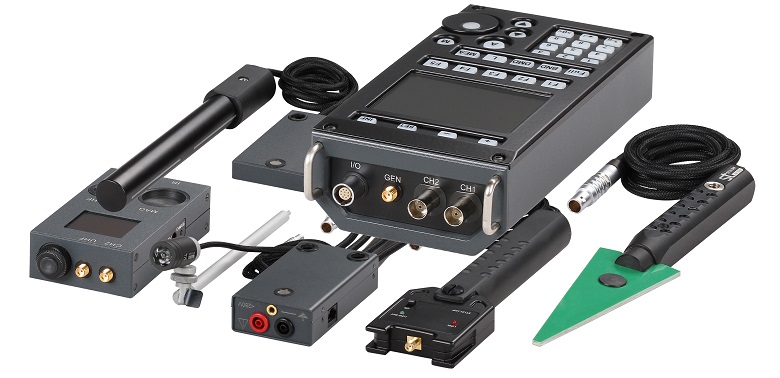

ОПИСАНИЕ ОСНОВНЫХ КОМПОНЕНТОВ
ОСНОВНОЙ БЛОК
|
1 |
"I/O" Разъем для подключения УВЧ конвертора ST131.UHF, СВЧ-детектора ST131.SHF, инфракрасного датчика ST131.IR |
2 |
"GEN" Разъем для подключения адаптера проводных линий ST131.AWL.N с установленной опцией детектора нелинейных переходов (только для ST131N). |
|
3 |
"CH2" Разъем для подключения акустических преобразователей, адаптеров проводных линий ST131.AWL/ST131.AWL.N и датчика магнитного поля ST131.MF. |
|
4 |
"СH1" Разъем для подключения адаптеров проводных линий ST131.AWL/ST131AWLN |
|
1 |
Линейный выход |
2 |
Разъем «3.5» для подключения головных телефонов. | |
3 |
Регулятор громкости | |
4 |
Крышки батарейного отсека | |
5 |
Выключатель питания | |
6 |
Разъем для подключения блока питания | |
7 |
USB разъем |
1 |
"+" и "-" увеличение/уменьшения значения яркости дисплея, переключение между поддиапазонами режима "ВЕСЬ ДИАПАЗОН" канала "РАДИО" 30-4400МГц и переключение между полосами анализа в режиме "ПОЛОСА" |
|
2 |
"SET" вход в главное МЕНЮ | |
3 |
"INF" - вход в индикацию текущих настроек | |
4 |
КОНТЕКСТНЫЕ КНОПКИ Назначение контекстных кнопок "F1"-"F5", индицируемое на нижней строке дисплея, зависит от выбранного канала обнаружения и режима работы. |
|
5 |
ФУНКЦИОНАЛЬНЫЕ КНОПКИ "Full"- включение режима "ВЕСЬ ДИАПАЗОН". "BND" - включение режима "ПОЛОСА". "DMD" - включение режима "ДЕМОДУЛЯЦИЯ". "L" - включение подрежима "ШКАЛА". "MEA" - доступ к измерительным функциям |
|
6 |
"М" - включение подрежима "ПАМЯТЬ" | |
7 |
"А" - включение опции "АВТОМАТИЧЕСКИЙ АНАЛИЗ" | |
8 |
"< и >" выбор в МЕНЮ, всплывающих окнах и установка сигнала относительно уровня шума. | |
9 |
">0<" - автоматическая установка уровня сигнала относительно значения шума | |
10 |
"ENT" - подтверждение выбора | |
11 |
"0-9" - цифровая клавиатура |
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Программное обеспечение "ST131 ANALYZER-PRO" РАСШИРЯЕТ ВОЗМОЖНОСТИ ИЗДЕЛИЯ ПО АНАЛИЗУ СИГНАЛОВ
Доступна версия для работы с Windows совместимыми планшетами. В ней учтены особенности работы с сенсорным экраном.
Спектральный, осциллографический и векторный анализ, «Водопад» Создание базы данных сигналов МОНИТОРИНГ Потоковая запись сигналов на жесткий диск ПК Сохранение данных записанных в основном блоке ST131 Специальные алгоритмы обнаружения |
|
УВЧ КОНВЕРТОР ST131.UHF
УВЧ конвертор представляет собой преобразователь радиосигналов с частотами 30 - 4400МГц в частотный диапазон 0.01-30МГц.
|
1 |
Разъем SMA |
2 |
Индикатор включения и разряда батарей питания | |
3 |
Выключатель питания |
|
4 |
Индикатор качества связи с основным блоком | |
5 |
Резьбовое отверстие 1/4" | |
6 |
Крышка батарейного отсека |
АДАПТЕР ПРОВОДНЫХ ЛИНИЙ ST131.AWL
ST131.AWL представляет собой моноблок в котором конструктивно объединены:- понижающий трансформаторный преобразователь напряжения, предназначенный для работы в частотном диапазоне 0.01-30МГц (до 380В).
- дифференциальный низкочастотный усилитель, предназначенный для работы в акустическом частотном диапазоне 0.3-15кГц (до 250В).
- блок коммутации управляемый непосредственно с основного блока и обеспечивающий подключение необходимых пар контактов разъема RJ-45. Подключение производится, как для наиболее распространенных комбинаций пар, так и произвольно, задаваемым пользователем варианте.
-блок усиления сигнала тестового генератора (только для ST 131N).
Подключение к исследуемой линии происходит посредством измерительных щупов или непосредственно к разъемам RJ – 45, обеспечивающих сквозное подключение к сети ETHERNET или телефонной линии или
|
1 |
Разъем для подсоединения щупов |
2 |
Контакт «ЗЕМЛЯ» | |
3 |
Разъем RJ -45 | |
4 | Индикаторы напряжения в линии (LINE) | |
5 | Индикатор напряжения питания и интенсивности обмена данными между основным блоком и адаптером (PWR/LINK) | |
6 | Индикатор перегрузки по входу (OVERLOAD) |
РАДИОЧАСТОТНЫЙ АДАПТЕР ПРОВОДНЫХ ЛИНИЙ ST131.RAWL
ST131.RAWL представляет собой моноблок c встроенными элементами защиты, предохраняющие от выхода из строя входные цепи УВЧ конвертора.
.

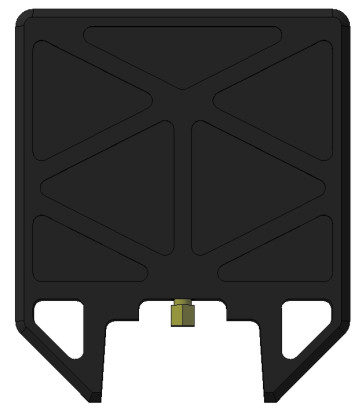

УВЧ АНТЕННА ST131.UHF.A
ST131.UHF.A является пассивной широкополосной антенной и подключается к УВЧ конвертору.ДОПОЛНИТЕЛЬНЫЕ ДАТЧИКИ И УСТРОЙСТВА
КОНТРОЛЬНОЕ УСТРОЙСТВО "ST131.TEST"
ДАТЧИК МАГНИТНОГО ПОЛЯ "ST131.MF"
СВЧ АНТЕННА – ДЕТЕКТОР "ST131.SHF"
ИНФРАКРАСНЫЙ ДАТЧИК "ST131.IR"
МОДУЛЬ ОБЕСПЕЧЕНИЯ НАПРЯЖЕНИЯ СМЕЩЕНИЯ ST131.OV

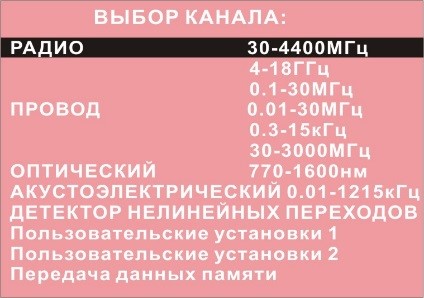

КАНАЛЫ ОБНАРУЖЕНИЯ
КАНАЛ "РАДИО"
В этом канале обеспечивается прием и последующая обработка радиосигналов в диапазоне 0.01–18000МГц.
Для работы в диапазоне 0.01-30МГц используется входящая в комплект телескопическая или другая антенна данного диапазона частот.
Для работы в диапазоне 30-4400 МГц используется УВЧ конвертер "ST131.UHF" + УВЧ антенна "ST131.UHF.А". Для работы в диапазоне 4000-18000MГц используется СВЧ детектор «ST131.SHF».
КАНАЛ "ПРОВОДНОЙ"
В этом канале обеспечивается приём и последующая обработка сигналов передаваемых по проводным линиям различного назначения (силовые, телефонные, коаксиальные, вычислительных сетей, пожарной, охранной сигнализации и т.п.).Для работы в диапазонах 0.3-15КГц и 0.01-30МГц применяется адаптер проводных линий "ST131.AWL"/ST131.AWL.N. Для работы в диапазоне 30-3000МГц используется радиочастотный адаптер "ST131.RAWL” совместно с УВЧ конвертором ST131.UHF.
КАНАЛ "ОПТИЧЕСКИЙ"
В этом канале обеспечивается приём и последующая обработка излучений в оптическом диапазоне частот. Датчик "ST131.IF" предназначен для анализа сигналов в инфракрасном диапазоне частот ST131.V– видимомКАНАЛ "АКУСТОЭЛЕКТРИЧЕСКИЙ"
В этом канале обеспечивается прием, усиление и анализ электрического сигнала в диапазоне 0.01- 125кГц. Ультразвуковой сигнал преобразуется в сигнал звуковой частоты посредством цифрового гетеродинирования.
Применение тех или иных типов акустических преобразователей зависят от поставленных задач, с учетом параметров данного канала.
Для обнаружения побочного электромагнитного излучения создаваемого такими устройствами, как цифровой диктофон,сотовый телефон, смартфон и т.п. предназначен датчик магнитного поля "ST131.MF".
ВОЗМОЖНОСТИ ОСНОВНОГО БЛОКА ПО РАБОТЕ С СИГНАЛАМИ
Работа во всем диапазоне частот | |
Детальный анализ сигналов в заданной полосе Звуковой контроля демодулированного сигнала |
|

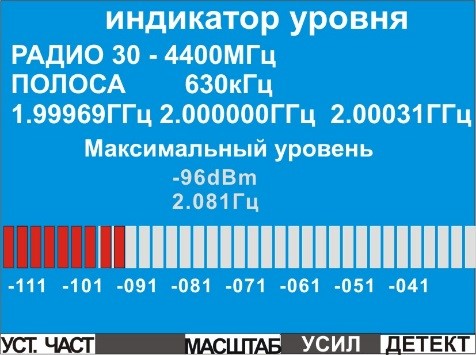

Многосегментная шкала уровня | |

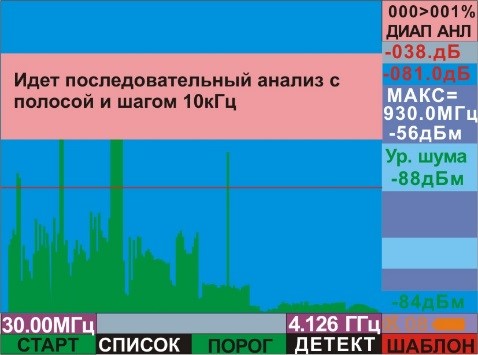

Автоматическое обнаружение сигналов превышающих заданный порог с созданием базы данных |
|

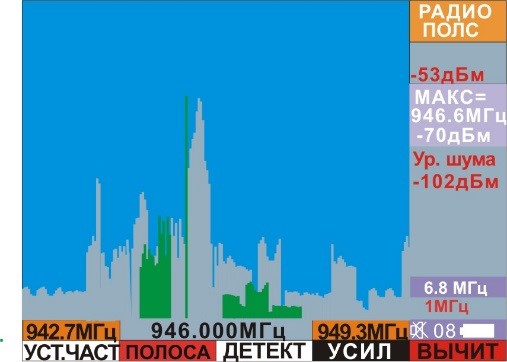

Мгновенный и детальный шаблон Детальный шаблон автоматически адапитруется для любой полосы анализа и сохраняется в долговременнной памяти основного блока и на ПК |
|

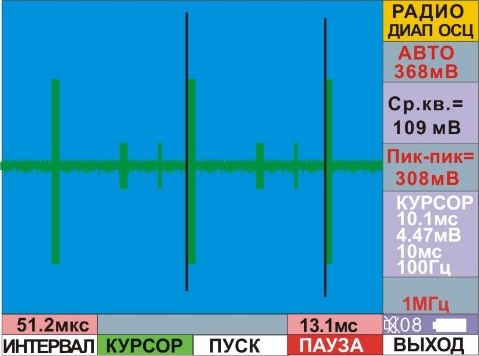

Анализ сигналов в частотной и временной области Проведение абсолютных и относительных измерений с использованием курсорных линий |
|

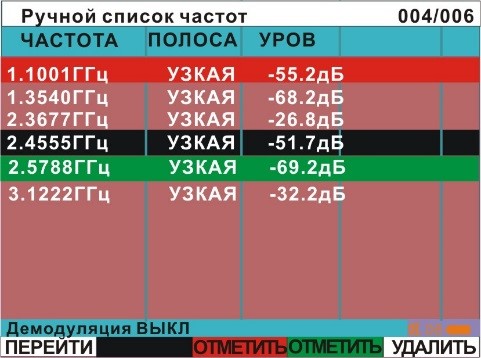

Создание списков обнаруженных сигналов в автоматическом и ручном режим Перенос базы данных на ПК |
|

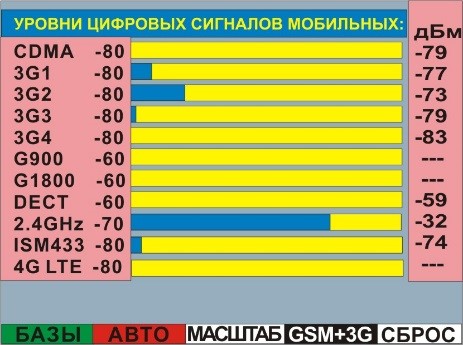

Специальный индикатор уровня сигналов сотовой связи и беспроводной передачи данных Индикатор уровня базовых станций |
|

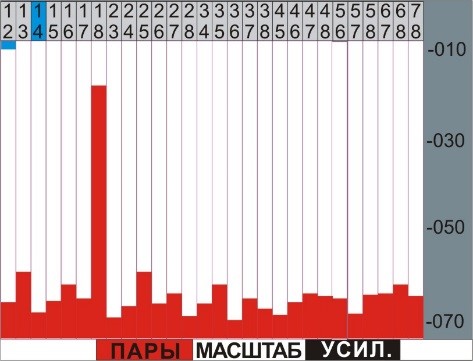

Автоматический и ручной анализ пар ETHERNET кабеля |
|

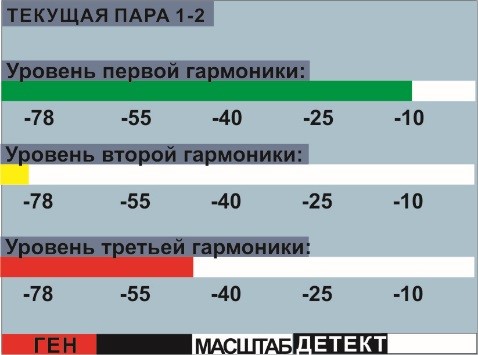

Детектор нелинейных переходов (только для ST131N) |
ОБНОВЛЕНИЕ ПРОШИВКИ ОСНОВНОГО БЛОКА
Обновление прошивки осуществляется с помощью USB соединения основного блока с ПК и выбору новой версии прошивки на сайте производителя. Процесс загрузки происходит в автоматическом режиме.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
МОДУЛЬ ЦИФРОВОЙ ОБРАБОТКИ СИГНАЛОВ | |
Диапазон частот одновременной обработки, МГц | 0.01-30 |
Разрядность АЦП | 10, 14 и 16 |
Количество точек БПФ | 32768 (с программным обеспечением ПО) 512 (для основного блока) |
Полоса пропускания фильтра DDC, МГц | 0.01-10МГц |
Демодуляторы | АМ, FM, SSB, TV (АМ) |
КАНАЛ "РАДИО" | |
УВЧ – конвертор ST131.UHF | |
Диапазон частот, МГц | 30-4400 |
Отображаемый уровень шумов, дБм - весь диапазон - в полосе 1кГц |
минус 75 (110 для ПО) минус 110 |
Максимальный уровень входного сигнала, дБм | 5 |
Скорость анализа, не менее, ГГц/сек | 10 |
Значения ширины полосы ПЧ, МГц | 1024, 512, 224, 112, 54, 28, 6.8, 2.5, 0.63, 0.15, 0.075, 0.04, 0.001 и 0.0005 |
Идентифицируемые стандарты передачи данных | CDMA, GSM, 3G, WLAN, WiMAX, BLUETOOTH, DECT |
Детектор СВЧ излучений ST131.SHF | |
Диапазон частот, МГц | 4000-18000 |
График зависимости мощности демодулированного сигнала на частоте 10 кГц от частоты СВЧ сигнала при падении на антенну электромагнитной волны с постоянной (не зависящей от частоты) напряженностью электрического поля 0,7 В/м | |
Пороговая чувствительность, дБм | минус 65 |
Ширина диаграммы направленности, град | 60-90 |
КАНАЛ "ПРОВОДНОЙ" | |
Диапазон частот 1, МГц | 0.01-30 |
Отображаемый уровень шумов в диапазоне, для ОБ, дБм, не хуже |
минус 90 (120 для ПО) |
Отображаемый уровень шумов в полосе 1кГц, для ОБ, дБм, не хуже | минус 125 |
Максимальный входной сигнал, дБм | 20 |
Максимально допустимое входное напряжение, В | 250 |
Значения ширины полосы ПЧ, КГц | 6800, 2500, 630, 150, 75, 40, 10, 5, 1 и 0.5 |
Значения усиления входного усилителя, дБ | минус 5, 1, 7, 13, 19, 25, 31, АРУ |
Входное сопротивление, Ом | 50 |
Диапазон частот 2, кГц | 0.3 - 15 |
Отображаемый уровень шумов в диапазоне, дБм, не хуже |
минус 115 (140 для ПО) |
Максимальный входной сигнал, дБм | 20 |
Значения усиления входного усилителя, дБ | 14, 26, 38, 44, 50, 56, АРУ |
Коэффициент ослабления синфазной помехи, не менее, дБ | 60 |
Максимально допустимое входное напряжение, В | 250 |
Диапазон частот 3, МГц | 30-3000 |
Отображаемый уровень шумов в диапазоне, дБм, не хуже | -90 (-100 для ПО) |
в полосе 1кГц | -110 |
КАНАЛ "ОПТИЧЕСКИЙ" | |
Пороговая чувствтвительность, дБм | -75 |
Динамический диапазон, дБ, не хуже | 70 |
Полоса пропускания, кГц | 0.01-30000 |
ИФРАКРАСНЫЙ ДАТЧИК "ST131.IR" | |
Спектральный диапазон, нМ | 770-1600 |
Угол поля зрения, град |
15 |
Длина провода, м | 1.5 |
КАНАЛ "АКУСТОЭЛЕКТРИЧЕСКИЙ" | |
Диапазон частот, кГц | 0.01-125 |
Отображаемый уровень шумов в диапазоне, для ОБ, дБм, не хуже | минус 100 (148 для ПО) |
Отображаемый уровень шумов в полосе 1кГц, для ОБ, дБм, не хуже | минус 120 |
Максимальный входной сигнал, дБм | минус 5 |
Значения усиления входного усилителя, дБ | 6, 14,20, 26, 34 и 40 |
МАГНИТНАЯ АНТЕННА "ST131.MF" | |
Диапазон частот, при неравномерности коэфф преобразов. 4дБ, Гц | 30 – 30000 |
Коэффициент преобразования, на частоте 1000Гц, В*м/А | 1.00±0.01 |
Пороговая чувствительность, А/м*Гц1/2 на частоте 1000Гц,не хуже | 2*10-6 |
ОСНОВНОЙ БЛОК | |
Габариты, мм | 190x97x50 |
Индикация | 3.5” 240x320, 262144цв. |
Интерфейс | USB2.0 20МБ/сек |
Потребляемый ток, А | 0.3-0.6 |
Источник питания | 6 батарей/аккумуляторов АА |

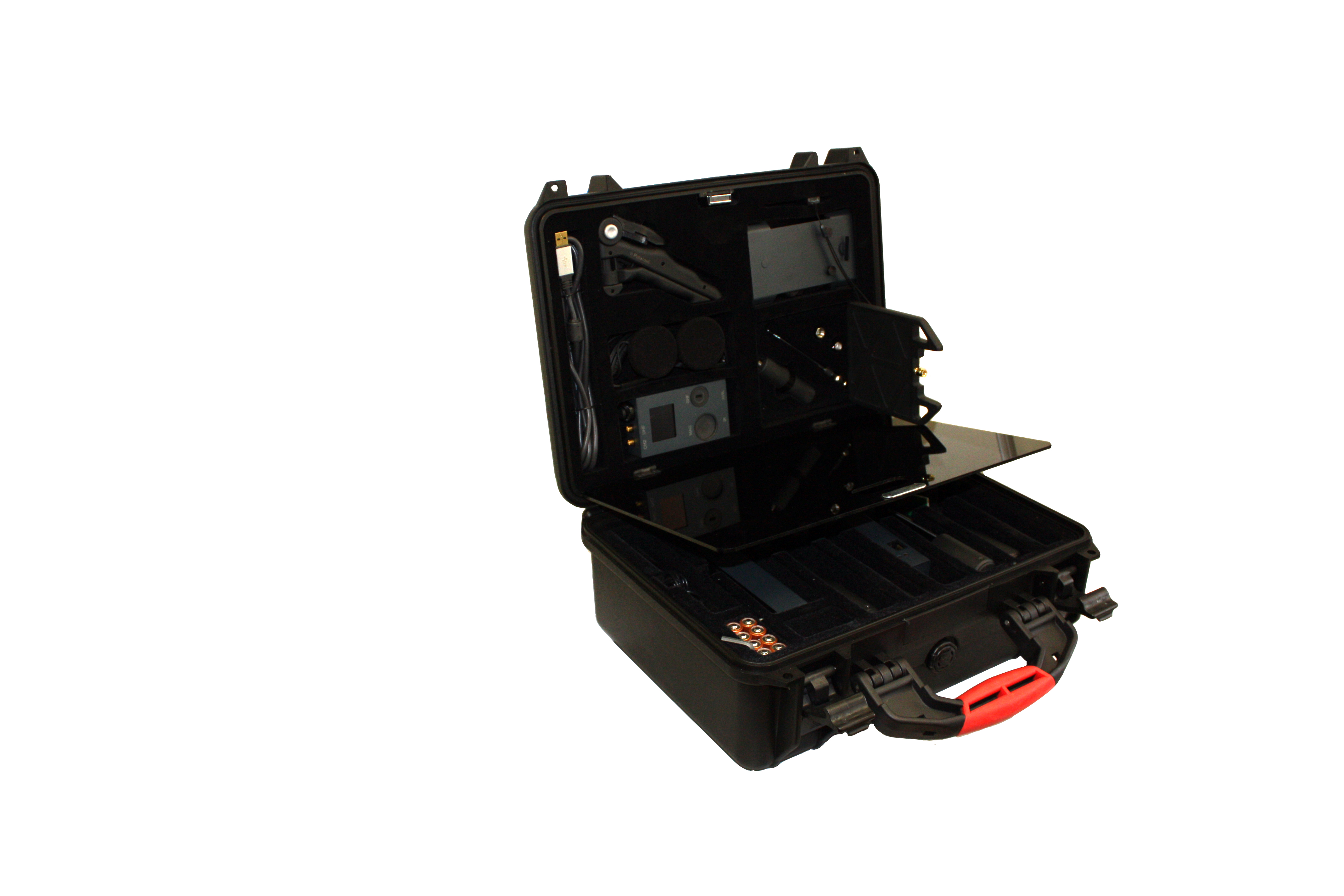

Комплектность поставки | |
Базовый комплект | |
Основной блок | 1 |
УВЧ-конвертор ST131.UHF | 1 |
UHF антенна ST131.UHF.A | 1 |
Адаптер проводных линий ST131.AWL (ST131.AWL.N для ST131N) | 1 |
Телескопическая антенна |
1 |
Радиочастотный адаптер проводных линий ST131.RAWL | 1 |
Комплект щупов + насадки "Крокодил" |
1 |
Провод "Земля" | 1 |
Переходник "220" | 2 |
Переходник "F-BNC" | 1 |
Блок питания |
2 |
Подставка основного блока |
1 |
Наплечный ремень подставки основного блока |
1 |
Тренога | 1 |
Кабель USB |
1 |
Шестигранный ключ |
1 |
Батареи АА |
8 |
Головные телефоны | 1 |
USB flash-накопитель с программным обеспечением | 1 |
Техническое описание и инструкция по эксплуатации | 1 |
Дополнительная комплектация | |
СВЧ антенна – детектор ST131.SHF |
|
Инфракрасный датчик ST131.IR |
|
Датчик магнитного поля ST131.MF |
|
Контрольное устройство ST131.TEST |
|
Модуль обеспечения напряжения смещения ST131.0V |
|
