Многофункциональное поисковое устройство ST 131 «ПИРАНЬЯ II» предназначено для проведения мероприятий по обнаружению и определения местоположения специальных технических средств (СТС) негласного получения информации и выявления естественных и искусственно созданных каналов утечки информации.

К основным типам СТС, на обнаружение которых ориентировано ST131, являются:

СТС с передачей информации по радиоканалу. К ним прежде всего относят:

Радиомикрофоны, включая устройства с накоплением информации и с псевдослучайной перестройкой частоты.
Телефонные радиоретрансляторы;
Радиостетоскопы;
Беспроводные видеокамеры;
Несанкционированно используемые сотовые телефоны и модемы стандартов GSM, DECT, а так же устройства с цифровыми каналами передачи данных стандартов WLAN и BLUETOOTH.
CТС имеющие в своем составе устройства пространственного высокочастотного облучения;
радиомаяки для слежения за перемещением объектов.

СТС, использующие для передачи информации силовые линии сети переменного тока, абонентские телефонные линии, линии систем пожарной и охранной сигнализации.

СТС с передачей информации в инфракрасном диапазоне частот. К ним относят, как СТС непосредственно передающие информацию в инфракрасном диапазоне частот так и устройства имеющие в своем составе источники пространственного облучения в данном диапазоне.

СТС с передачей информации в ультразвуковом диапазоне частот.

Описание основных компонентов

Основной блок

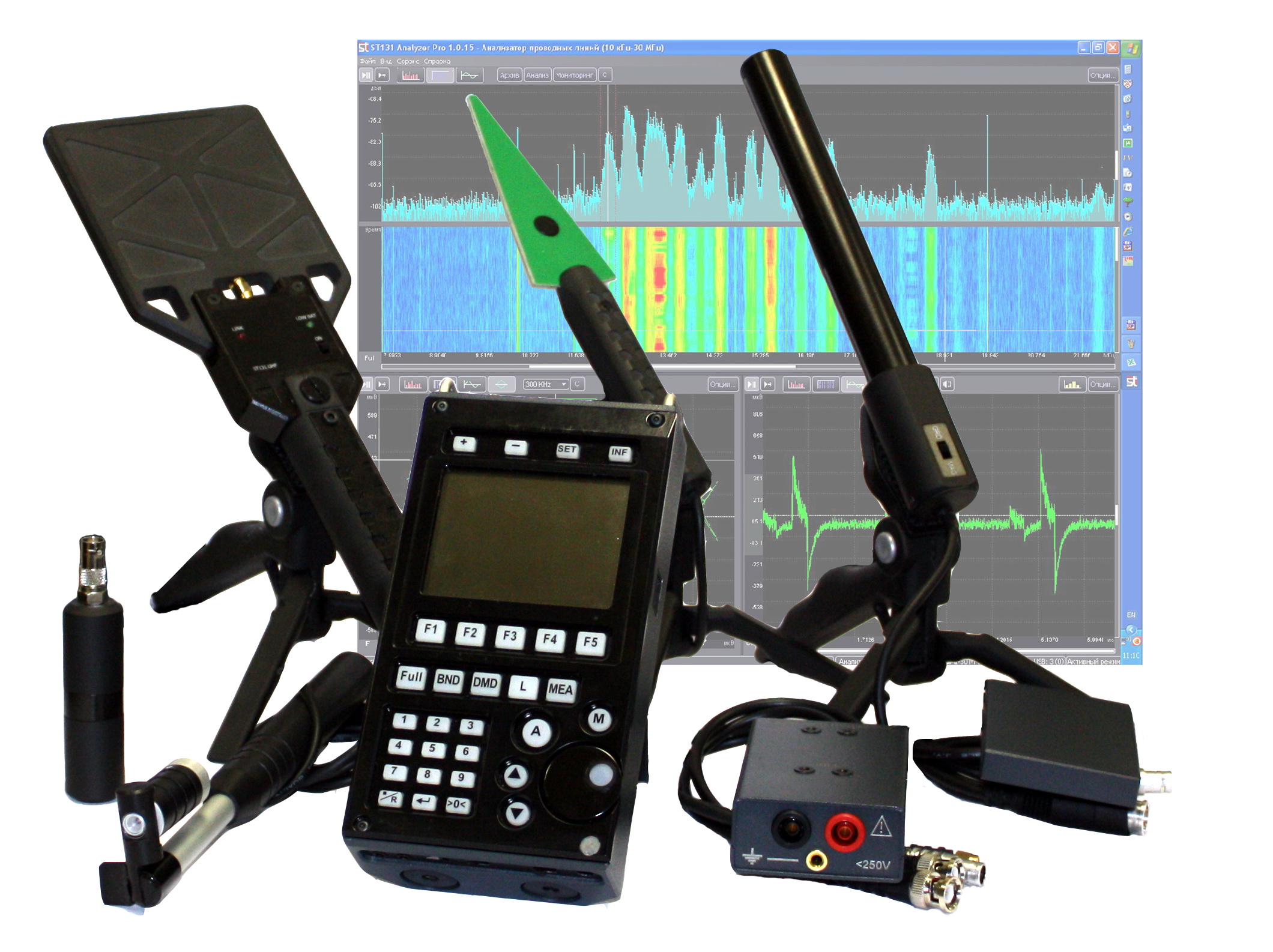

Основная составная часть комплекта изделия ST131 выполнена в виде малогабаритного переносного моноблока.

	1	"I/O" Разъем для подключения СВЧ-детектора ST131.SHF, инфракрасного датчика ST131.IR и провода приемопередачи данных и управления УВЧ конвертора ST131.UHF
	2	"CH3"Разъем для подключения акустических преобразователей, адаптера проводных линий ST131.DLA и датчика магнитного поля ST131.MF.
	3	"CH2" Разъем для подключения дополнительных преобразователей
	4	"СH1" Разъем для подключения УВЧ конвертора ST131.UHF и адаптера проводных линий ST131.WLA
	5	Валкодер

	1	Линейный выход
	2	Разъем «3.5» для подключения головных телефонов.
	3	Регулятор громкости
	4	Крышки батарейного отсека
	5	Выключатель питания
	6	Разъем для подключения блока питания
	7	USB разъем

	1	"+" и "-" увеличение/уменьшения значения яркости дисплея. переключение между полосами анализа
	2	"SET" вход в главное МЕНЮ
	3	"INFO" - вход в индикацию текущих настроек
	4	КОНТЕКСТНЫЕ КНОПКИ Назначение контекстных кнопок "F1"-"F5", индицируемое на нижней строке дисплея, зависит от выбранного канала обнаружения и режима работы в данном канале.
	5	ФУНКЦИОНАЛЬНЫЕ КНОПКИ "Full"- включение режима "ВЕСЬ ДИАПАЗОН". "BND" - включение режима "ПОЛОСА". "DMD" - включение режима "ДЕМОДУЛЯЦИЯ". "L" - включение подрежима "ШКАЛА". "MEA" - доступ к измерительным функциям
	6	"М" - включение опции "ПАМЯТЬ"
	7	"А" - включение опции "АВТОМАТИЧЕСКИЙ АНАЛИЗ"
	8	"" выбор в МЕНЮ, всплывающих окнах и установка уровня шума.
	9	">0<" - автоматическая установка уровня сигнала относительно значения шума
	10	"ENT" - подтверждение выбора
	11	"0-9" - цифровая клавиатура

На нижней части основного блока расположен информационный шильд и резьбовое отверстие ¼"

Программное обеспечение

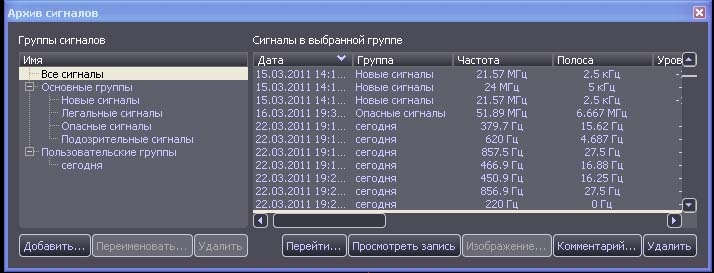

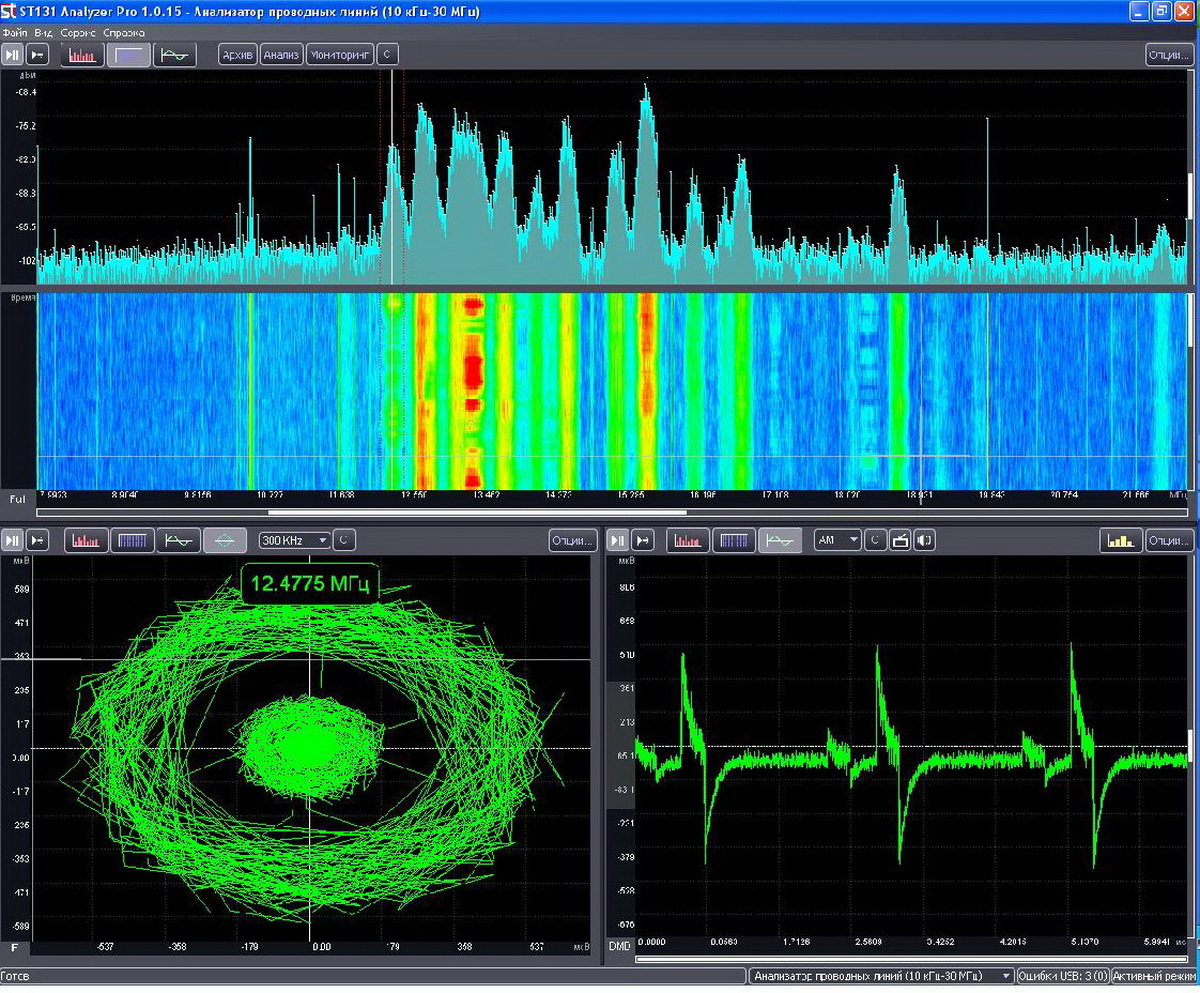

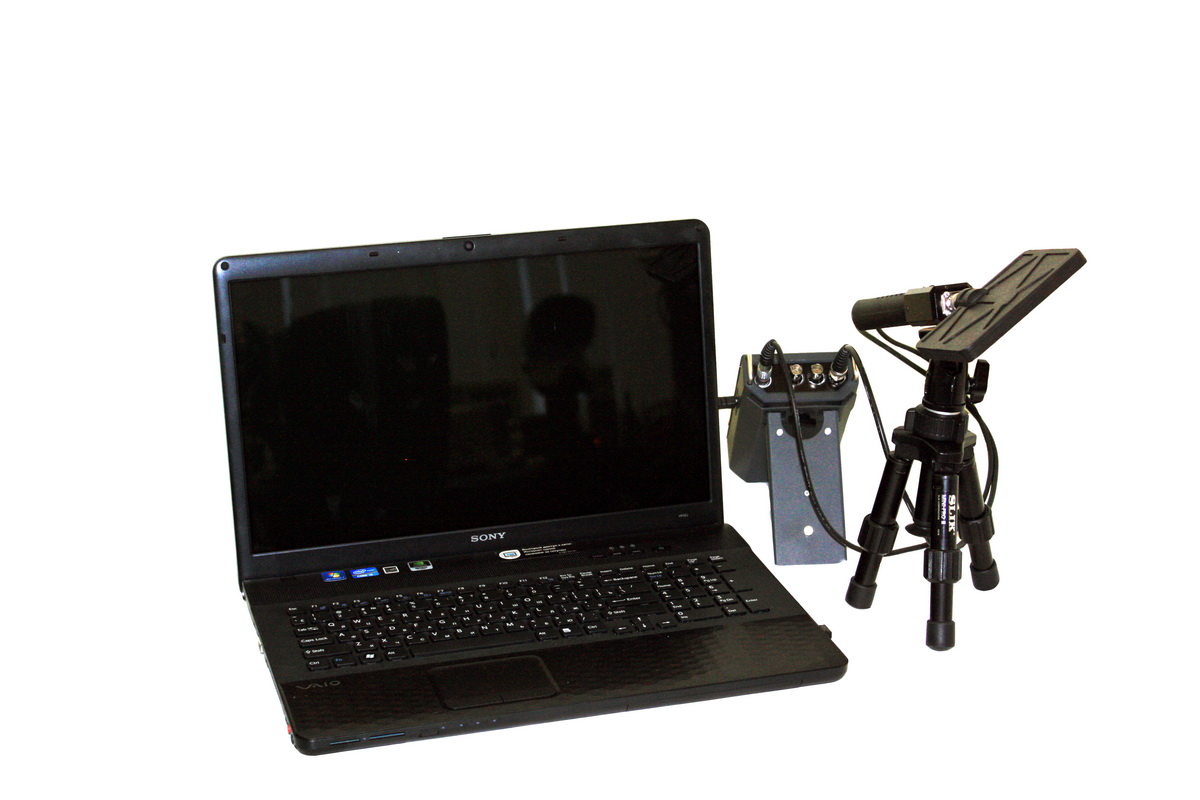

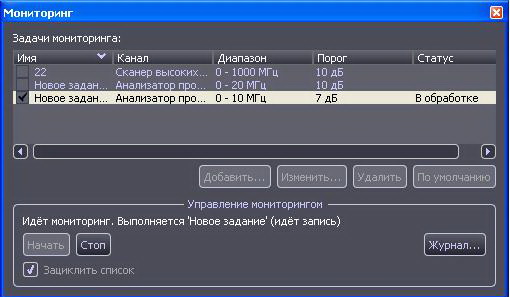

Программное обеспечение "ST131 ANALYZER-PRO" СУЩЕСТВЕННО РАСШИРЯТ ВОЗМОЖНОСТИ ИЗДЕЛИЯ ПО АНАЛИЗУ СИГНАЛОВ.

УВЧ конвертор ST131.UHF

УВЧ конвертор представляет собой преобразователь радиосигналов с частотами 30Мгц - 4400МГц в частотный диапазон 0.01-30МГц.

Подключение антенны ST131.UHV.A или других, подходящих по частотному диапазону, осуществляется к разъему TNC.

На торцевой части ручки УВЧ конвертора расположен разъем для подключения блока питания.

	1	Разъем TNC
	2	Резьбовое отверстие 1/4"
	3	Индикатор включения и разряда батарей питания
	4	Индикатор качества связи с основным блоком
	5	Выключатель питания
	6	Крышка батарейного отсека

Адаптер проводных линий ST131.AWL

ST131AWL представляет собой моноблок в котором конструктивно объединены:

- понижающий трансформаторный преобразователь напряжения, предназначенный для работы в частотном диапазоне 0.01-30МГц

- дифференциальный низкочастотный усилитель, предназначенный для работы в акустическом частотном диапазоне (0.3-15кГц).

- блок коммутации управляемый непосредственно с основного блока и обеспечивающий подключение необходимых пар контактов разъема RJ-45. Подключение производится, как для наиболее распространенных комбинаций пар, так и произвольно, задаваемым пользователем варианте.

Подключение к исследуемой линии происходит посредством:

- Разъемов RJ – 45 (3), обеспечивающих подключение к сети ETHERNET и телефонной линии с обеспечением, по необходимости, сквозного подключения.

- Разъемов для подключения измерительных щупов (1), обеспечивающих подключение к остальным типам проводных линий с использованием насадок типа «Крокодил».

После выбора канала «ПРОВОДНОЙ» и нажатии на контекстную кнопку «COMM» обеспечивается выбор вариантов коммутации пар проводов подключенных к разъему RJ-45

Комбинации «4-5», «3-6», «1-2» и «7-8» являются наиболее вероятными вариантами пар и выбираются первоочередно.

Так же предоставляет доступ к произвольному выбору пар (за исключением одноименных), изменение полярности и отсоединение АПЛ от исследуемой линии.

Внимание! При работе с ST131.AWL, во избежание поражения электрическим током строго соблюдайте правила электробезопасности.

Для крепления к поставке и наплечному держателю основного блока предусмотрены магнитный держатель и специальные прорези.

	1	Разъем для подсоединения щупов
	2	Контакт «ЗЕМЛЯ»
	3	Разъем RJ -45
	4	Индикаторы напряжения в линии (LINE)
	5	Индикатор напряжения питания и интенсивности обмена данными между основным блоком и адаптером (PWR/LINK)
	6	Индикатор перегрузки по входу (OVERLOAD)

ST131.AWL сохраняет работоспособность при наличии на входных разъемах значения напряжения, как постоянного, так и переменного, не менее 250В.

Инфракрасный датчик ST131.IR

ST131.IR представляет собой устройство, в котором конструктивно объединены приемный фотодиод и предварительный усилитель.

	1	Корпус датчика
	2	Разъём
	3	Зрачок

На выступе передней поверхности нанесена резьба для подсоединения к крепежному элементу специальной ШТАНГИ.

ШТАНГА

Предназначена для облегчения поиска ИК - передающих устройств установленных на внешней стороне оконного проема в направлении "от окна".

	1	Ручка
	2	Штанга составная
	3	Крепежно-поворотный механизм инфракрасного датчика ST131.IR

Штатив конструктивно состоит из четырех независимых секций с общей максимальной длиной 900мм. Поворотный механизм обеспечивает оперативную установку необходимого угол обзора в диапазоне 180°.

СВЧ антенна – детектор ST131.SHF

ST131.SHF состоит из конструктивно объединенных в одном корпусе логопериодической антенны детектора и СВЧ усилителя.

	1	Ручка
	2	Логопериодическая антенна

Датчик магнитного поля ST131.MF

В состав St131.MF входит ферритовая антенна и предварительный усилитель. Работает в двух режимах – непосредственно датчика магнитного поля и градиентометра (переключатель режимов расположен на задней стенке корпуса антенны).

	1	Резьбовое отверстие
	2	Индикатор включения и разряда батарей питания
	3	Выключатель питания
	4	Крышка батарейного отсека

УВЧ антенна ST131.UHF.A

Широкополосная пассивная антенна.

Подключается к входному разъему УВЧ конвертора (ST131.UHF).

	1	Разъем TNC
	2	Антенна

КАНАЛЫ ОБНАРУЖЕНИЯ

ST 131 имеет четыре основных канала обнаружения.

	Канал обнаружения
1	РАДИО
2	ПРОВОДНОЙ
3	ОПТИЧЕСКИЙ
4	АКУСТОЭЛЕКТРИЧЕСКИЙ

КАНАЛ "РАДИО"

В этом канале обеспечивается прием и последующая обработка радиосигналов в диапазоне 0.01 – 18000МГц.

Для исследования радиосигналов в диапазоне 0.01- 30МГц подключите к разъему «CH1» антенну с соотвествующим частотным диапазоном.

Для работы в диапазоне 30-4200МГц используйте УВЧ конвертор (ST131.UHF) + УВЧ антенну (ST131.UHF.А).

Для работы в диапазоне 4-18ГГц предназначен СВЧ детектор «ST131.SHF».

Данный подрежим предназначен для автоматического выделения сигналов превышающих заданный пользователем уровень и автоматического создания базы данных обнаруженных сигналов в канале «РАДИО».

все каналы

КАНАЛ "ПРОВОДНОЙ"

В этом канале обеспечивается приём и последующая обработка сигналов передаваемых по проводным линиям различного назначения (силовой сети, телефонных и вычислительных сетей, пожарной и охранной сигнализации) находящихся под напряжением (постоянным или переменным) до 250В в частотном диапазоне от 10Гц - 30МГц

Основной блок подключается к исследуемой линии через адаптер проводных линий ST131.WLA.

все каналы

КАНАЛ "ОПТИЧЕСКИЙ"

В этом канале обеспечивается приём и последующая обработка излучений в оптическом диапазоне частот. Для использования в данном канале предназначен оптический датчик "ST131.IF".

все каналы

КАНАЛ "АКУСТОЭЛЕКТРИЧЕСКИЙ"

В этом канале обеспечивается прием, усиление и анализ электрического сигнала в диапазоне 10Гц- 125кГц. Ультразвуковой сигнал преобразуется в сигнал звуковой частоты посредством цифрового гетеродинирования.

Применение тех или иных типов акустических преобразователей зависят от поставленных задач, с учетом параметров данного канала.

Для исследования магнитного поля акустического диапазон частот предназначен датчик магнитного поля "ST131.MF".

все каналы

В ST131 реализовано:

ТРИ РЕЖИМА: "ВЕСЬ ДИАПАЗОН", "ПОЛОСА", "ДЕМОДУЛЯЦИЯ"

ТРИ ПОДРЕЖИМА: "ШКАЛА", "АВТОМАТИЧЕСКИЙ АНАЛИЗ" и "ПАМЯТЬ"

ТРИ ОПЦИИ: "ОСЦИЛЛОГРАФ","КУРСОРНЫЕ ИЗМЕРЕНИЯ" и "ЦИФРА"

РЕЖИМЫ

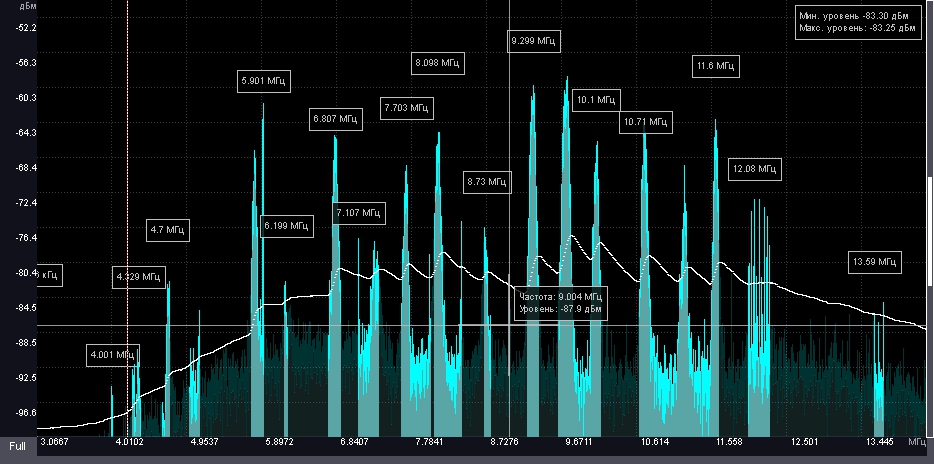

РЕЖИМ "ВЕСЬ ДИАПАЗОН"

Данный режим предназначен для общей визуальной оценки степени загруженности всего диапазона выбранного канала и принятия решения о переходе:

- непосредственно к анализу конкретных частот с использованием подрежима "АВТОМАТИЧЕСКИЙ АНАЛИЗ"

- детальному исследованию участков диапазона (переход в режим "ПОЛОСА").

- непосредственному звуковому контролю сигналов (переход в режим "ДЕМОДУЛЯЦИЯ")

	1	Нижняя частота диапазона
	2	Верхняя частота диапазона
	3	Максимальное верхнее значение отображаемого уровня сигнала
	4	Значение уровня и частоты максимального из отображаемых сигналов
	5	Усредненное значение уровня шума
	6	Выбранный демодулятор
	7	Полоса анализа режима "ПОЛОСА"
	8	Шаг перестройки ВАЛКОДЕРА

"SET FREQ" - доступ к установке центральной частоты исследуемой полосы посредством цифровой клавиатуры.
"BAND» - выбор значения полосы сигнала для режима "ПОЛОСА".
"DETECT" - выбор варианта усреднения сигнала
"SCALE" - выбор динамического диапазона
"DIFF" - включение функции вычитания спектра
"DIGITAL" - доступ к опции "ЦИФРА"
"GAIN" - установка значения усиления входного усилителя
"FILTER" - выбор низкочастотного фильтра

Оперативная автоматическая установка спектрального изображения сигналов по вертикали относительно уровня собственных шумов производится нажатием на кнопку ">O<".
Ручное перемещение спектрального изображения сигналов относительно вертикальной оси производится кнопками > и <.

все режимы

РЕЖИМ "ПОЛОСА"

Данный режим предназначен для детального анализа сигналов в заданной полосе, с применением, как визуального, так и звукового контроля.
Вход в этот режим осуществляется:

- выбором центральной частоты полосы обзора (нажатие на кнопку "SET FREQ" и набор выбранного значения)

- нажатием на кнопку "BND". В этом случае на экране появляется три курсорных линии предназначенных для выбора необходимой полосы просмотра. При этом курсорная линия черного цвета индицирует центральную частоту полосы, а оранжевые – ее края. Выбор положения курсорных линий осуществляется вращением ВАЛКОДЕРА.

	1	Граница полосы контроля.
	2	Положение центральной частоты полосы контроля.

все режимы

РЕЖИМ "ДЕМОДУЛЯЦИЯ"

Данный режим предназначен, в основном, для звукового анализа демодулированного сигнала.

Вход в данный режим осуществляется нажатием на кнопку "DMD".

В этом случае на экране появляется три курсорных линии предназначенных для выбора необходимой полосы контроля. (Возможные варианты: 150, 75, 40, 20, 10, 5 и 2.5кГц). При этом курсорная линия черного цвета индицирует центральную частоту полосы, а оранжевые – ее края. Выбор положения курсорных линий осуществляется вращением ВАЛКОДЕРА. Подтверждение выбора – повторное нажатие на кнопку "BND".

ПОДРЕЖИМЫ

ПОДРЕЖИМ "ШКАЛА"

Данный подрежим предназначен для оперативного наглядного представления уровня сигнала в виде многосегментной шкалы с дополнительной цифровой индикацией.
"ШКАЛА" наиболее востребована в случае определения местоположения СТС.

При переходе в данную опцию без предварительного задания частоты будет выбрана максимальная частота в исследуемом диапазоне.

	1	Шкала численных значений уровня сигнала
	2	Шкала уровня сигнала
	3	Значение частоты и уровня сигнала

"SET FREQ" - Установка центральной частоты

"BAND"- выбор полосы отображаемого сигнала

"DETECT" - Доступ к выбору вариантов усреднения сигнала без усреднения;
- линейное усреднение: AVER x8, x16, x32, x64;
- пиковое усреднение: PEAK
- пиковое усреднение с линейным снижением: PEAKx8, PEAK x16, PEAK x32.

"STEP" - Масштаб шкалы индикации (30, 60 или 120дБ)

все режимы

ПОДРЕЖИМ "АВТОМАТИЧЕСКИЙ АНАЛИЗ"

Даная опция предназначена для автоматического выделения сигналов превышающих заданный пользователем уровень и создания базы данных обнаруженных сигналов.

	1	Значение частоты остановки маркера
	2	Линия порогового уровня
	3	Маркер

"TUNE" - Усредненное значение порога остановки маркера

"TYPE" - Доступ к установке варианта линии уровня Возможен выбор между прямой линией (LINE) и ломаной линией (ENVELOP) повторяющей огибающую сигналов исследуемого диапазона.

"BACK" - Доступ к изменению направления перемещения МАРКЕРА

"SCAN" - активация создания базы данных сигналов

все режимы

ПОДРЕЖИМ "ПАМЯТЬ"

Данная опция предназначена для сохранения в энергонезависимой памяти изделия изображения экрана и значений частот полученных при работе в подежиме "АВТОМАТИЧЕКИЙ АНАЛИЗ"

ОПЦИИ

ОПЦИЯ "ОСЦИЛЛОГРАФ"

Данный подрежим предназначен для анализа сигналов в временной области.

Вход осуществляется нажатием на контекстную кнопку "OSC".

	1	Значение временного отрезка на 1 точку индикации.
	2	Значение центральной частоты сигнала
	3	Длина временного отрезка на весь экран
	4	Значение авторазверки по вертикали
	5	Среднеквадратичное значение уровня сигнала
	6	Значение "от пика до пика" уровня сигнала

"V/H "- Активация изменения развертки сигнала по горизонтали и вертикали

"FREQ" - Активация изменения центральной частоты исследуемого сигнала

"DETECT" - Доступ к выбору типа детектора: ПИКОВЫЙ (PEAK) или СРЕДНЕКВАДРАТИЧНЫЙ (AVERAGE)

"TRIGGER" - активация функции синхронизации

все подрежимы

ОПЦИЯ "КУРСОРНЫЕ ИЗМЕРЕНИЯ"

Данный подрежим обеспечивет:
Проведение абсолютных и относительных измерений с использованием курсорных линий..

	1	Значение центральной частоты основной курсорной линии при абсолютных измерениях или вспомогательной курсорной линии при относительных измерениях
	2	Основная курсорная линия
	3	Вспомогательнгая курсорная линия
	4	Значение частоты и уровня сигнала вспомогательной курсорной линии относительно основной

"INTERVAL"- Активация режима относительных курсорных измерений

"RUN" - Активация обновления изображения (если выбрано, то подсвечено красным цветом)

"PAUSE" Остановка прорисовки изображения (если выбрано то подсвечено красным цветом)

все подрежим

ОПЦИЯ "ЦИФРА"

Данная опция предназначена для обнаружения и идентификации радиопередающих устройств с цифровыми стандартами передачи данных, а так же контроля уровня сигналов базовых станций.

	1	Стандарты цифровой передачи данных
	2	Графическое отображение среднего уровня сигналов в полосе частот заданной данным стандартом
	3	Численное значение усреденного уровня сигнала в дБ
		ФУНКЦИИ КОНТЕКСТНЫХ КНОПОК
	4	Выбор измерения уровня базовых станций
	5	Выбор последовательного автоматического сканирования всех стандартов (при выборе подсвечивается красным цветом)
	6	Выход из данной опции

все опции

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДУЛЬ ЦИФРОВОЙ ОБРАБОТКИ СИГНАЛОВ
Диапазон частот одновременной обработки, МГц	0.01-30
Максимальный уровень входного сигнала, дБм	5
Отображаемый уровень шумов, дБм	-100 (для РС), -90 для ОБ ST131
Количество точек БПФ	32768 (для PC) 512 (для ОБ ST 131)
Полоса пропускания фильтра DDC, МГц	0.01-6.8МГц
Демодуляторы	АМ, FM, SSB, TV
Идентифицируемые стандарты передачи данных	CDMA, GSM, WLAN, WiMAX, BLUETOOTH, DECT
Детекторы	Среднеквадратичный, пиковый, квазипиковый
КАНАЛ "РАДИО"
УВЧ –КОНВЕРТОР
Диапазон частот, МГц	30-4300
Отображаемый уровень шумов - во всей полосе, дБм - в полосе DDC 1кГц	минус 67 минус 110
Максимальный уровень входного сигнала, дБм	5
Скорость анализа, не менее, ГГц/сек	10
ДЕТЕКТОР СВЧ ИЗЛУЧЕНИЙ
Диапазон частот, ГГц	4-18
Пороговая чувствительность, дБм	минус 65
Динамический диапазон, дБ	45
Тип антенны	Логопериодическая
Ширина диаграммы напрвленности, град	60-90
КАНАЛ "ПРОВОДНОЙ"
Диапазон частот 1 (СH1), МГц	0.01-30
Диапазон частот 2 (СH3), KГц	0.3-15
Коэффициент ослабления синфазной помехи, дБ	60
Приведенное ко входу напряжение шумов, мкВ	10
Динамический диапазон, дБ	100
Входное сопротивление, Ом	50
Максимально допустимое входное напряжение, В	250
КАНАЛ "ОПТИЧЕСКИЙ"
Спектральный диапазон, нМ	770-1600 (550-1100)
Полоса частот детектирования, кГц	0.1-1500
Угол поля зрения, град	30
Динамический диапазон, дБ	55
КАНАЛ "АКУСТОЭЛЕКТРИЧЕСКИЙ"
Диапазон частот, кГц	0.01-125
Динамический диапазон. дБ	90
ОСНОВНОЙ БЛОК
Габариты, мм	190x97x50
Вес, кг (без батарей)	0.8
Индикация	TFT дисп. 3.5" 240x320, 262144цв.
Интерфейс	USB2.0 20МБ/сек
Источник питания	6 батарей/аккумуляторов АА

Комплектация, шт
Основной блок	1
УВЧ-конвертор	1
Широкополосная УВЧ антенна	1
Адаптер проводных линий	1
Комплект щупов и насадок	1
Подставка основного блока	1
Наплечный держатель основного блока	1
Головные телефоны	1
Штатив	1
Блок питания	2
Батарея типа АА	8
Мини диск с ПО	1
Инструкция по эксплуатации	1
Поставляется дополнительно
СВЧ антенна – детектор ST131.SHF	1
Инфракрасный датчик ST131IR	1
Датчик магнитного поля ST131.MF	1

< Предыдущая		Следующая >
